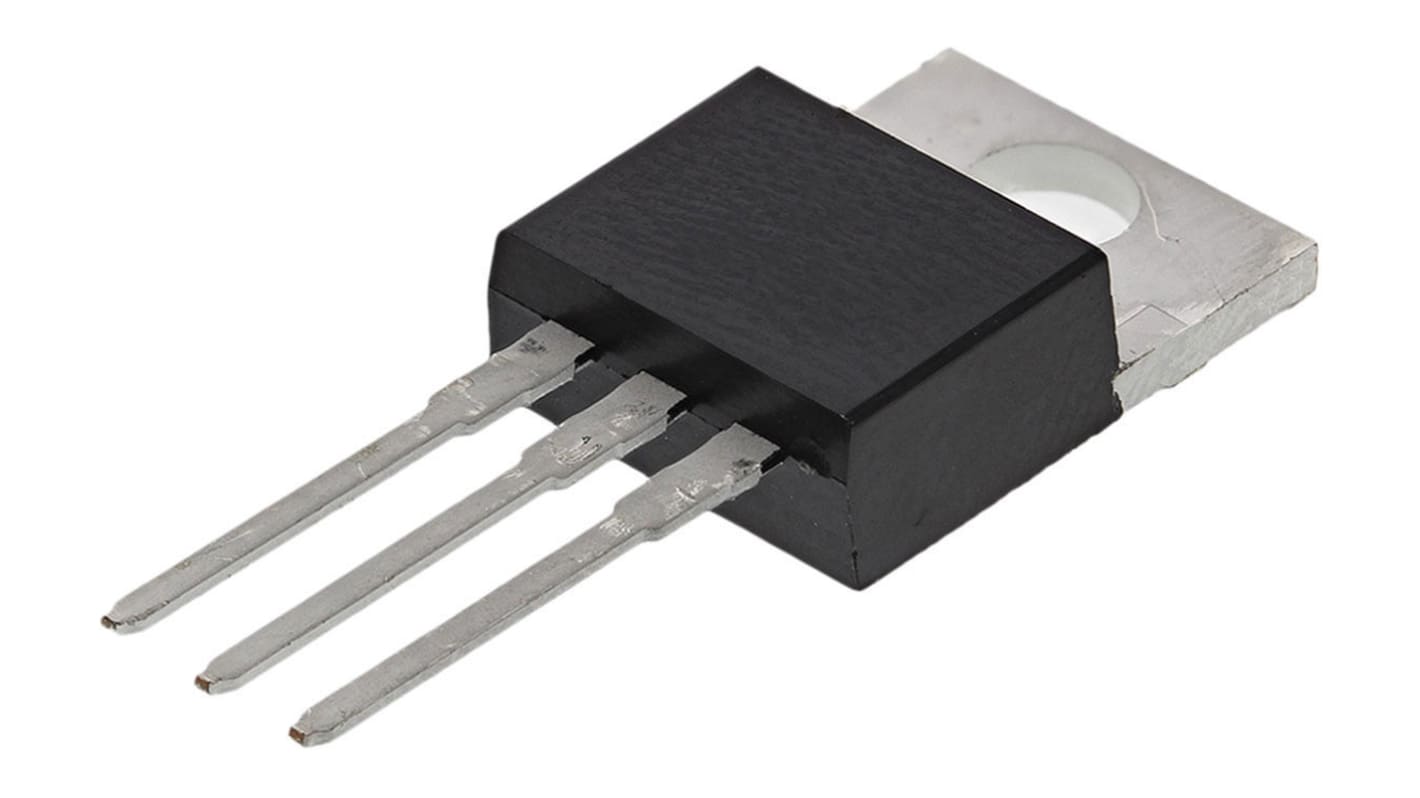

řada: HEXFET MOSFET Typ N-kanálový 62 A 30 V Infineon, TO-220, počet kolíků: 3 kolíkový Vylepšení

Zobrazit vše v kategorii MOSFET
Momentálně nedostupné
Nevíme, zda bude tato položka opět skladem, RS ji hodlá brzy odstranit z naší nabídky.
Skladové číslo RS:
913-4036
Výrobní číslo:
IRLB8721PBF
Výrobce:
Infineon
Výběrem jednoho nebo více atributů si najděte podobné produkty.
Vybrat vše

Značka

Infineon

Typ produktu

MOSFET

Typ kanálu

Typ N

Maximální trvalý vypouštěcí proud Id

62A

Maximální napětí na zdroji Vds

30V

Typ balení

TO-220

Řada

HEXFET

Typ montáže

Průchozí otvor

Počet kolíků

3

Maximální odpor zdroje Rds

9mΩ

Režim kanálu

Vylepšení

Typický náboj brány Qg @ Vgs

7.6nC

Přímé napětí Vf

1V

Maximální napětí zdroje brány Vgs

20 V

Minimální provozní teplota

-55°C

Maximální ztrátový výkon Pd

65W

Maximální provozní teplota

175°C

Délka

10.67mm

Normy/schválení

No

Výška

9.02mm

Šířka

4.83 mm

Automobilový standard

Ne

Země původu (Country of Origin):
MX

MOSFETy Infineon řady HEXFET, 30V maximální napětí na zdroji, 62A maximální trvalý proud na zdroji - IRLB8721PBF


Tento tranzistor MOSFET je vysoce výkonné spínací zařízení přizpůsobené pro různé aplikace v elektronice a automatizaci. Díky robustnímu pouzdru TO-220AB má trvalou proudovou kapacitu 62 A a zvládne maximální napětí 30 V. Zařízení pracuje efektivně v širokém teplotním rozsahu od -55 °C do +175 °C, takže je vhodné i do náročných prostředí.

Charakteristiky a výhody


• Podporuje vysokofrekvenční synchronní měniče s buckem

• Navrženo pro efektivní využití vysokého proudu

• Plně charakterizované lavinové napětí a proud

• Minimální náboj hradla zvyšuje spínací výkon

• Všestranné možnosti montáže zjednodušují integraci do návrhů

Aplikace


• Používá se v systémech UPS a střídačích

• Efektivní ve vysokofrekvenčních izolovaných měničích DC-DC

• Vhodné pro synchronní usměrnění v průmyslových řešeních

• Klíčová součást napájecích zdrojů počítačových procesorů

Jaký význam má nízká hodnota Rds(on) zařízení?


Nízké Rds(on) výrazně snižuje ztráty při vedení, čímž zlepšuje celkovou účinnost v aplikacích pro konverzi energie, což je zásadní pro zachování výkonu při provozu s vysokým proudem.

Jak ovlivňuje maximální prahové napětí hradla výkon zařízení?


Rozsah prahového napětí hradla od 1,35 V do 2,35 V zajišťuje, že zařízení lze spolehlivě řídit v různých aplikacích, a poskytuje tak flexibilitu při integraci s různými řídicími obvody.

Jaká hlediska je třeba brát v úvahu při řízení tepla v aplikacích?


Vzhledem k maximálnímu ztrátovému výkonu 65 W je třeba zavést vhodné strategie tepelného managementu, jako je použití vhodného chladiče, aby se zabránilo přehřátí a zajistil se spolehlivý provoz.

Lze tento MOSFET použít v automobilových aplikacích?


Ano, je navržen tak, aby efektivně pracoval v prostředí s vysokými teplotami, takže je vhodný pro aplikace v automobilovém průmyslu, kde je problémem tepelná variabilita.
