Digitální převodník

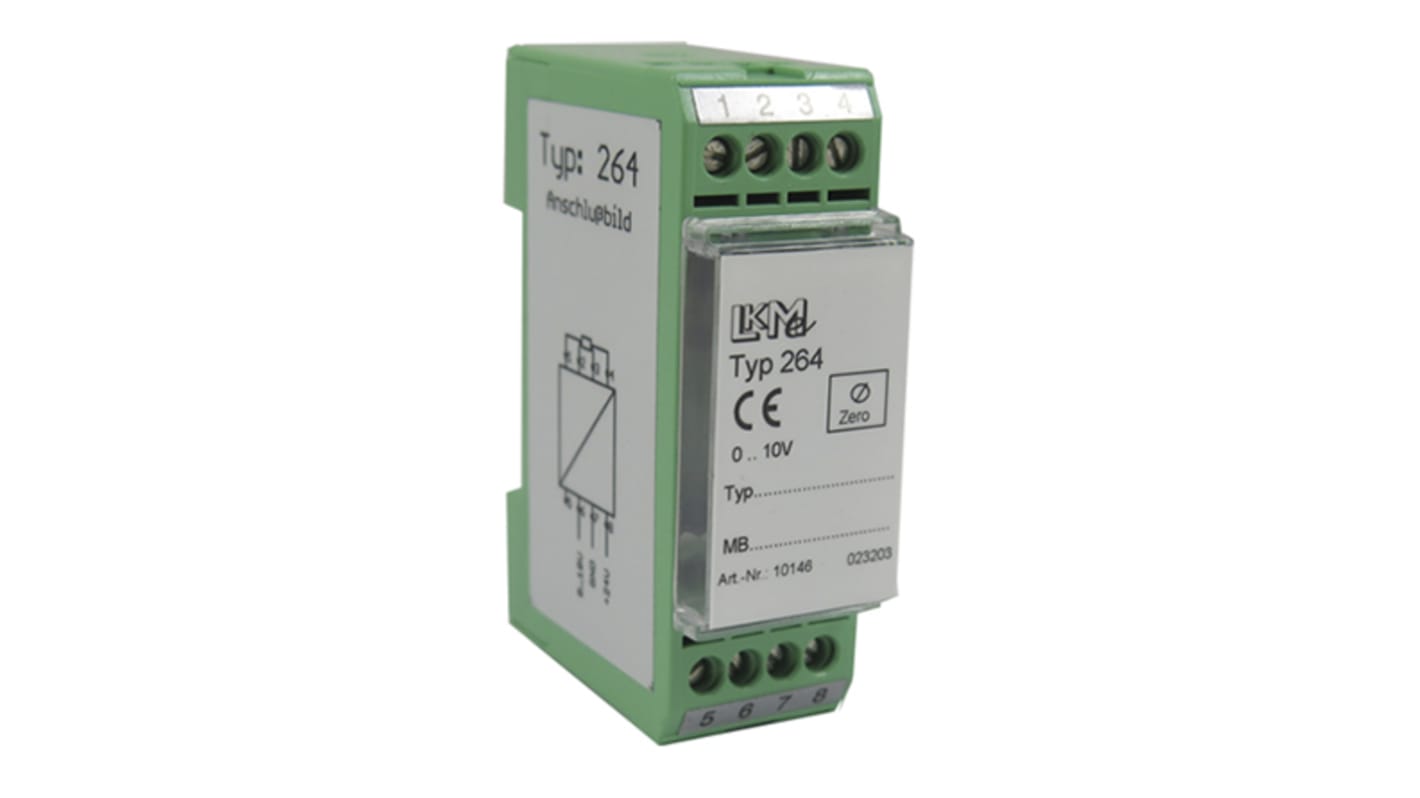

LKM264 je digitální programovatelný měřicí převodník pro
Snímače odporu s výstupním proudem 0 až 10 V. Snímač LKM 264 byl navržen pro instalaci na Top ochrannou lištu 35 mm. Pro specifikaci typu snímače, měřicího rozsahu a typu obvodu se používá počítač a programovací kabel.
Menší korekce lze provádět pomocí regulátoru nulového bodu. Snímač je připojen k 3vodičovému nebo 4vodičovému obvodu.

Vstup: Programovatelný odpor PT100 Pt1000 Ni100 Ni1000 Ni1000
Celkový rozsah měření: -200 až 850 °C Pt100, -200 až 300 °C Pt1000, -60 až 250 °C Ni100/ (TK 5000/6180), -60 až 200 °C Ni1000 (TK 5000/6180), 0 až 400, 0 až 2000 odporů
Typ připojení: Programovatelný 2-/3-/4- obvod vodiče
Nula: Programovatelná
Span: Programovatelný
Měřicí proud: 0,25 mA
Odběr proudu: Max. 10 mA
Napětí v kruhovém vedení: 15 až 35 V DC, 15 až 26 V AC s ochranou proti polaritě
Chyba linearity: 0,1%FS
Rozlišení: 14 bitů
Přesnost linearizace: 0,1 K.
Rychlost měření: 2/s
Výstup: Lze použít 0 až 10 V.
Přetržení sondy: 10 V.
Zkrat: 0V
Oblast upnutí: Svorky šroubů 0,2 až 2,5 mm²
Teplotní koeficient: Nastavený teplotní rozsah 0,015 K/°C, 0 až 100 °C.
Rozsah provozní teploty: -25 až 70 °C.
Montáž: 35 mm sběrnice DIN
Kryt: Polykarbonát 75x25x53mm
Hmotnost: Přibližně 60 g

Emise EMC a: EN 61326-1:2006 EN 61326-2-3:2006
