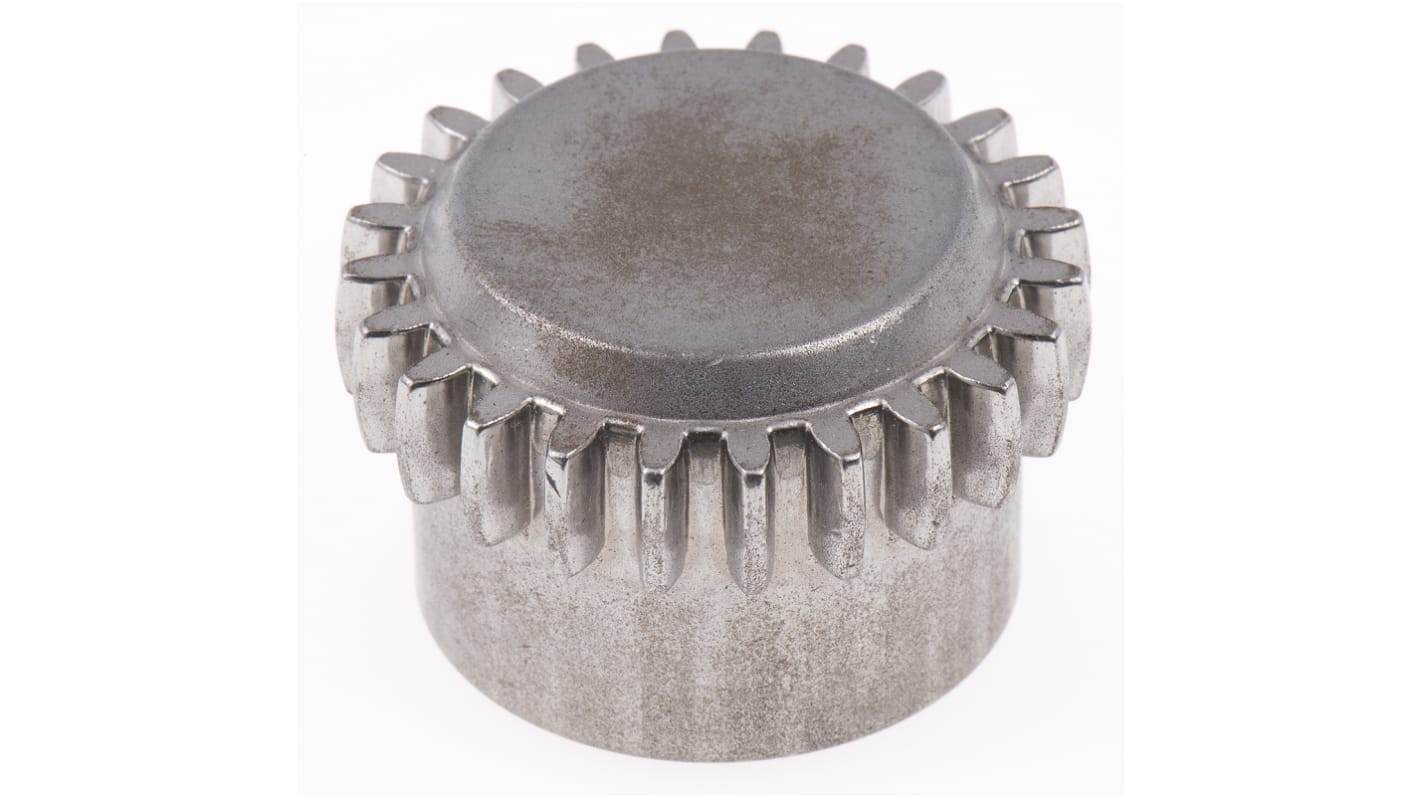

Spojka 96 mm OD BOWEXM65-HUB-PB KTR Ocel
- Skladové číslo RS:
- 869-1752
- Výrobní číslo:
- BOWEXM65-HUB-PB
- Výrobce:
- KTR
Mezisoučet (1 jednotka)*
3 393,29 Kč
(bez DPH)
4 105,88 Kč
(s DPH)
Doprava ZDARMA pro objednávky nad 1 650,00 Kč
Skladem u výrobce
- Bude k odeslání od 21. září 2026
Potřebujete více? Zadejte potřebné množství a klikněte „Zkontrolovat termíny dodání“.
Ks | za jednotku |
|---|---|
| 1 + | 3 393,29 Kč |
*orientační cena
- Skladové číslo RS:
- 869-1752
- Výrobní číslo:
- BOWEXM65-HUB-PB
- Výrobce:
- KTR
Specifikace
Technické reference
Legislativa a životní prostředí
Podrobnosti o výrobku
Výběrem jednoho nebo více atributů si najděte podobné produkty.
Vybrat vše | Atribut | Hodnota |
|---|---|---|
| Značka | KTR | |
| Typ produktu | Spojka | |
| Průměr vývrtu | 65mm | |
| Vnější průměr | 96mm | |
| Jmenovitý točivý moment | 1140Nm | |
| Vychýlení – úhlové | 0.5° | |
| Vychýlení – rovnoběžné | 0.28mm | |
| Materiál | Ocel | |
| Řada | BoWex | |
| Normy/schválení | EC directive 94/9/EC March 23, ATEX, 1994 | |
| Typ vývrtu | Opatřeno klíčovou drážkou | |
| Vybrat vše | ||
|---|---|---|
Značka KTR | ||
Typ produktu Spojka | ||
Průměr vývrtu 65mm | ||
Vnější průměr 96mm | ||
Jmenovitý točivý moment 1140Nm | ||
Vychýlení – úhlové 0.5° | ||
Vychýlení – rovnoběžné 0.28mm | ||
Materiál Ocel | ||
Řada BoWex | ||
Normy/schválení EC directive 94/9/EC March 23, ATEX, 1994 | ||
Typ vývrtu Opatřeno klíčovou drážkou | ||
- Země původu (Country of Origin):
- DE
Spojovací náboj ozubeného kola Bowex M
Otočné spojky BoWex® se zahnutými zuby® jsou pružné hřídele pro převodovku s kladným momentem a používají se pro kompenzaci axiálního, radiálního a úhlového vychýlení hřídele. Použití spojek se zakřiveným ozubením zabraňuje jakémukoli tlaku na hranu v drážce plus úhlové a radiální posuny, aby se spojky BoWex® téměř neopotřebovaly.
Kombinace ocelových nábojů a polyamidových návleků umožňuje bezúdržbový nepřetržitý provoz s nízkým třením na ozubení. Zatímco kovové materiály mají v případě suchého provozu tendenci "korozi", jsou kluzné kombinace s polyamidem a ocelí v provozu bez mazání a údržby.
Díky dvojitému kardanovému provozu spojovacích zařízení BoWex® lze zanedbávat síly obnovy v případě úhlových a radiálních posunů. Periodické výkyvy úhlové rychlosti nevznikají.
Spojky BoWex® lze sestavovat svisle nebo vodorovně, aniž by bylo nutné použít speciální montážní nástroje.
Hladký a pevný povrch, vysoká tepelná stabilita a odolnost vůči mazivům, palivům, hydraulickým kapalinám, rozpustidlům atd., činí z polyamidu ideální materiál pro součásti namáhané posuvem, zejména pro výrobu spojek.
Charakteristiky a výhody
• Dvojnásobná kabelová spojka se zaoblenými zuby®
• Pro všechny aplikace v rozsahu strojního zařízení a hydrauliky
• Bezplatná údržba díky kombinaci materiálů nylon/ocel
• Kuželové a palcové otvory pro hydraulická čerpadla
• Maximální provozní teplota 100°
• absorbuje axiální, úhlové a radiální vychýlení
• Totočně tuhá
• Krátká vzdálenost hřídele
Informace o možnostech využití produktu
Potravinářský průmysl, tisk a papírenský průmysl, textilní průmysl, kanalizační technologie, mycí mobilní telefony, chemické a farmaceutické výrobky, pobřežní jednotky atd. Pro použití v agresivním prostředí (vzduch, voda, chemikálie atd.).
Note
Náboje jsou dodávány bez vyvrtávání, je na zákazníka, aby se stroj dokončil, v rámci parametrů přípojek.
Každá spojka se skládá ze tří částí (prodávána samostatně), dvou spojovacích nábojů a spojovací objímky ozubených kol.
Každá spojka se skládá ze tří částí (prodávána samostatně), dvou spojovacích nábojů a spojovací objímky ozubených kol.
Approvals
ATEX
