Spínací regulátor, vstupní: 60V dc 300mA

Doba měkkého spuštění je interně pevná a kontrolér výstupního napětí spravuje resetovací fázi pro libovolnou digitální zátěž (mikrokontrolér, FPGA atd.).

Vnitřní kompenzační síť se vyznačuje vysokou hlukovou odolností, jednoduchým designem a úsporami nákladů na komponenty.

Výstup s otevřeným kolektorem RST umožňuje také sekvenci výstupního napětí během fáze napájení.

Synchronní usměrňování, navržené pro vysokou účinnost při střední až vysoké zátěži, a vysoká spínací frekvence činí velikost aplikace kompaktní.

Impulzní snímání proudu na obou napájecích prvcích zajišťuje účinnou ochranu proti konstantnímu proudu.

Doba měkkého spuštění je interně pevná a kontrolér výstupního napětí spravuje resetovací fázi pro libovolnou digitální zátěž (mikrokontrolér, FPGA atd.).

Vnitřní kompenzační síť se vyznačuje vysokou hlukovou odolností, jednoduchým designem a úsporami nákladů na komponenty.

Výstup s otevřeným kolektorem RST umožňuje také sekvenci výstupního napětí během fáze napájení.

Synchronní usměrňování, navržené pro vysokou účinnost při střední až vysoké zátěži, a vysoká spínací frekvence činí velikost aplikace kompaktní.

Impulzní snímání proudu na obou napájecích prvcích zajišťuje účinnou ochranu proti konstantnímu proudu.

•Provozní vstupní napětí 3,5 až 60 V
•Pevné výstupní napětí (3,3 V a 5 V) nebo nastavitelné od 0,85 V do VIN
•300 mA stejnosměrný výstupní proud
•Dynamický režim s nízkou spotřebou energie až po výběr režimu s nízkou hlučností

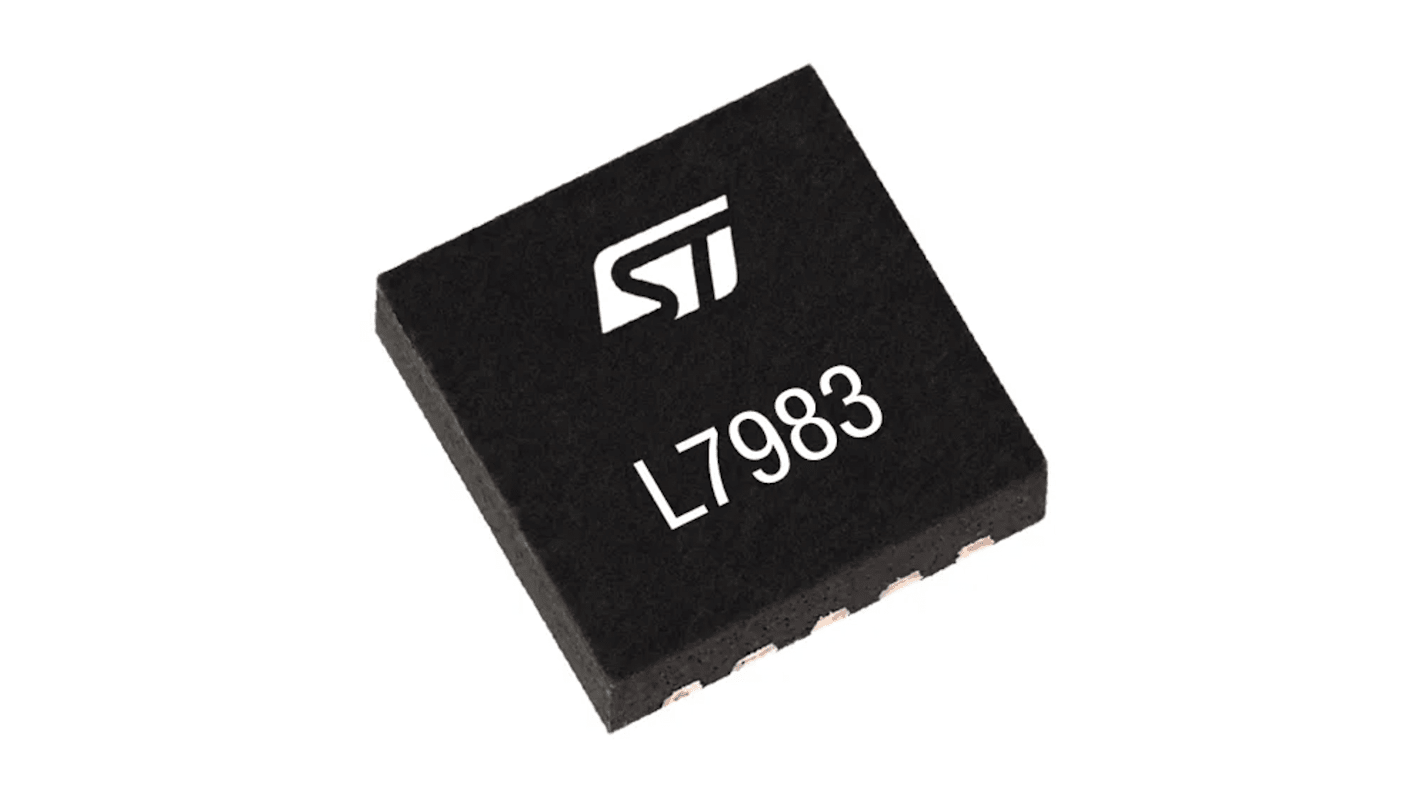

•Provozní klidový proud 10 μA (L7983PU33R, VIN>24 V, LCM)
•Vypínací proud 2,3 μA
•Programovatelná spínací frekvence 200 kHz až 2,2 MHz
•Volitelné rozptylové spektrum (dithering)
•Interní měkký start
•Prahová hodnota UVLO pro aktivaci/nastavení
•Synchronizace s externími hodinami
•Interní kompenzační síť
•Omezení vnitřního proudu
•Ochrana proti přepětí
•Sekvence výstupního napětí
•Tepelné vypnutí
•Počet kolíků – 10 l
