Osciloskop, řada: PicoScope 3000 PicoScope 3403D MSO Počítačové 50 MHz Pico Technology 4 kanálový, DKDCAL
- Skladové číslo RS:
- 284-8712
- Výrobní číslo:
- PicoScope 3403D MSO
- Výrobce:
- Pico Technology
Mezisoučet (1 jednotka)*
38 334,32 Kč
(bez DPH)
46 384,53 Kč
(s DPH)
Doprava ZDARMA pro objednávky nad 1 650,00 Kč
Omezený stav zásob
- 2 jednotka (jednotky) připravené k odeslání z jiného místa
Potřebujete více? Zadejte potřebné množství a klikněte „Zkontrolovat termíny dodání“.
Ks | za jednotku |
|---|---|
| 1 + | 38 334,32 Kč |
*orientační cena
- Skladové číslo RS:
- 284-8712
- Výrobní číslo:
- PicoScope 3403D MSO
- Výrobce:
- Pico Technology
Specifikace
Technické reference
Legislativa a životní prostředí
Podrobnosti o výrobku
Výběrem jednoho nebo více atributů si najděte podobné produkty.
Vybrat vše | Atribut | Hodnota |
|---|---|---|
| Značka | Pico Technology | |
| Typ produktu | Osciloskop | |
| Mezifrekvenční šířka pásma | 50MHz | |
| Počet kanálů | 4 | |
| Typ osciloskopu | Počítačové | |
| Typ rozhraní | CAN, IIC, LIN, RS-232, SPI, UART, USB | |
| Řada | PicoScope 3000 | |
| Šířka | 190mm | |
| Výška | 170mm | |
| Normy/schválení | EN 61010-1:2010, EN 61326-1:2006, WEEE | |
| Minimální svislá citlivost | 4mV/div | |
| Svislé rozlišení | 8 bit | |
| Maximální svislá citlivost | 4V/div | |
| Čas náběhu | 7ns | |
| Maximální časová základna | 5000s/div | |
| Kalibrováno | DKDCAL | |
| Napájecí zdroj | Síť | |
| Minimální časová základna | 1ns/div | |
| Vybrat vše | ||
|---|---|---|
Značka Pico Technology | ||
Typ produktu Osciloskop | ||
Mezifrekvenční šířka pásma 50MHz | ||
Počet kanálů 4 | ||
Typ osciloskopu Počítačové | ||
Typ rozhraní CAN, IIC, LIN, RS-232, SPI, UART, USB | ||
Řada PicoScope 3000 | ||
Šířka 190mm | ||
Výška 170mm | ||
Normy/schválení EN 61010-1:2010, EN 61326-1:2006, WEEE | ||
Minimální svislá citlivost 4mV/div | ||
Svislé rozlišení 8 bit | ||
Maximální svislá citlivost 4V/div | ||
Čas náběhu 7ns | ||
Maximální časová základna 5000s/div | ||
Kalibrováno DKDCAL | ||
Napájecí zdroj Síť | ||
Minimální časová základna 1ns/div | ||
- Země původu (Country of Origin):
- GB
Osciloskop PicoScope 3403D pro smíšené signály
PicoScope 3403D je vysoce výkonný PC osciloskop vyvinutý společností Pico Technology, konkrétně z řady PicoScope 3000. Používá se pro měření a vizualizaci elektrických signálů v různých oblastech, jako je elektronika, automobilový průmysl, telekomunikace a průmyslové aplikace.

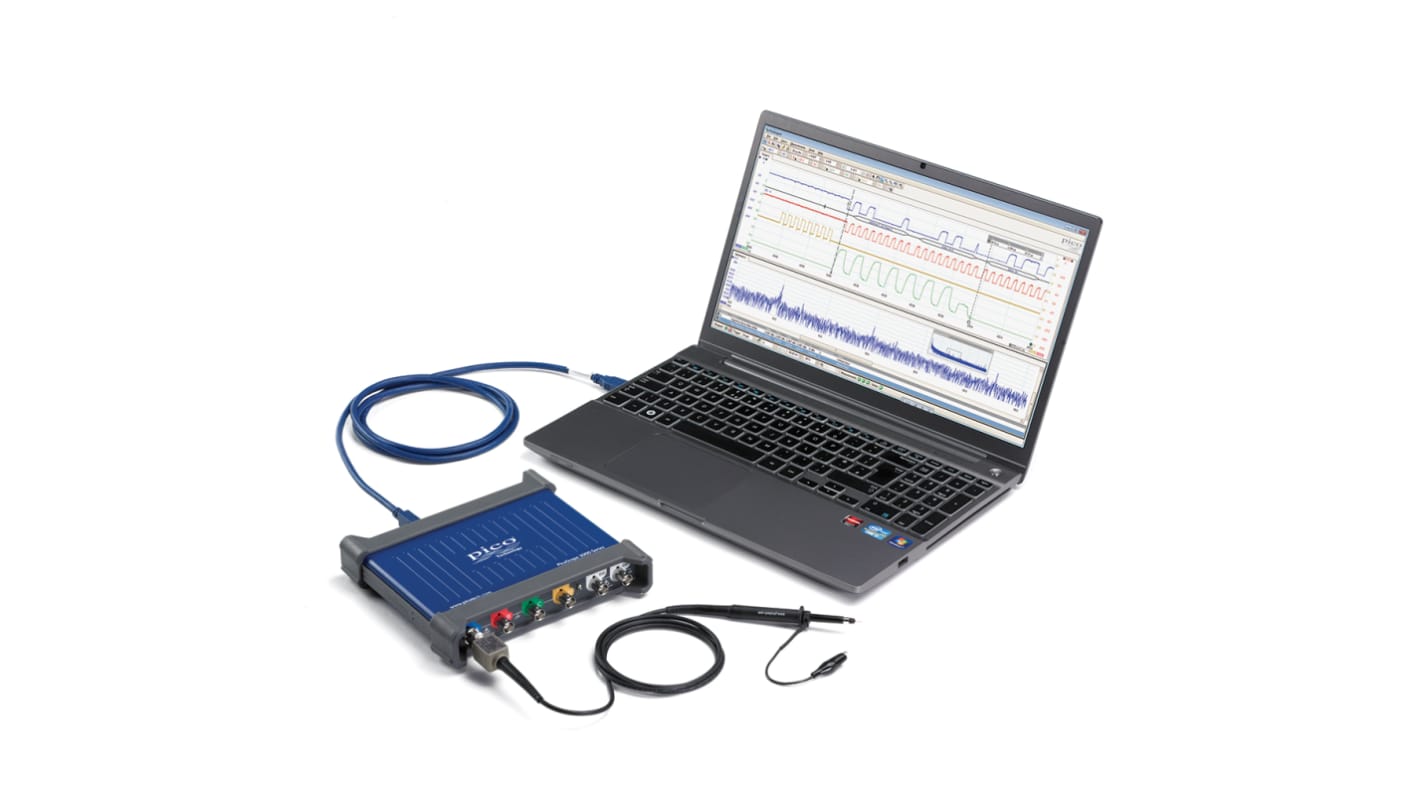

Tento osciloskop má šířku pásma 50 MHz a 4 kanály, itis je také založen na PC, kompaktní a přenosný s připojením USB, který lze připojit k notebooku. Je kompatibilní se softwarem PicoScope6 a nabízí pokročilá a nákladově efektivní řešení.
Tento osciloskop zobrazuje křivky v nastavitelném okně na obrazovce PC uživatele, čímž vytváří nepořádný prostor pro více analogových a digitálních stop s vysokým rozlišením. Ukládání, sdílení a analýza křivek je rychlé a jednoduché pomocí počítačové sítě, úložiště a zpracovatelských zařízení. Zahrnuje také matematické kanály, automatická měření se statistikami, spektrální analýzu a režim zobrazení trvalé barvy a má vestavěné pokročilé digitální spouštění se šířkou impulzu, oknem, poklesem, logikou kanálu, digitálním vzorem a dalšími kvalifikátory, testování limitů masky a alarmy. Sériové dekódování podporuje protokoly SPI, I2C, I2S, RS-232/UART, CAN, LIN a FlexRay až na 20 analogových a digitálních kanálech, a to i se směsí protokolů zároveň.
Dodáváno s:
Přepínatelné sondy x1/x10 (1 na analogový kanál) v přepravním pouzdru, stručná úvodní příručka, disk CD se softwarem a reference, kabely USB, napájecí adaptér (pouze u modelů se 4 analogovými kanály)
Charakteristiky a výhody
Šířka pásma 50 MHz – ideální pro univerzální aplikace
4 analogové kanály – monitorování více signálů současně
Vzorkování v reálném čase 1GS/s
Vyrovnávací paměť 64MS
100,000 křivek za sekundu
Generátor libovolných křivek
Připojení a napájení USB 3.0
Standardně sériové dekódování a testování masky
Rychlost aktualizace zrychlená hardwarem
16kanálový logický analyzátor
Aplikace
Kombinace vysokého rozlišení, vzorkovací frekvence, rozsáhlé paměti a všestranného softwaru činí z osciloskopu PicoScope 3403D vynikající nástroj pro inženýry a techniky, kteří potřebují flexibilní a přenosné osciloskopické řešení. Lze jej použít k následujícím účelům:
Návrh
Testování a ladění elektroniky
Vzdělávání a výzkum
Servis
Monitorování
Vyhledávání závad
Opravy
Certifikace
EN 61010-1:2010
Certifikát WEEE
EN61326-1:2006
FCC část 15 podčást B
