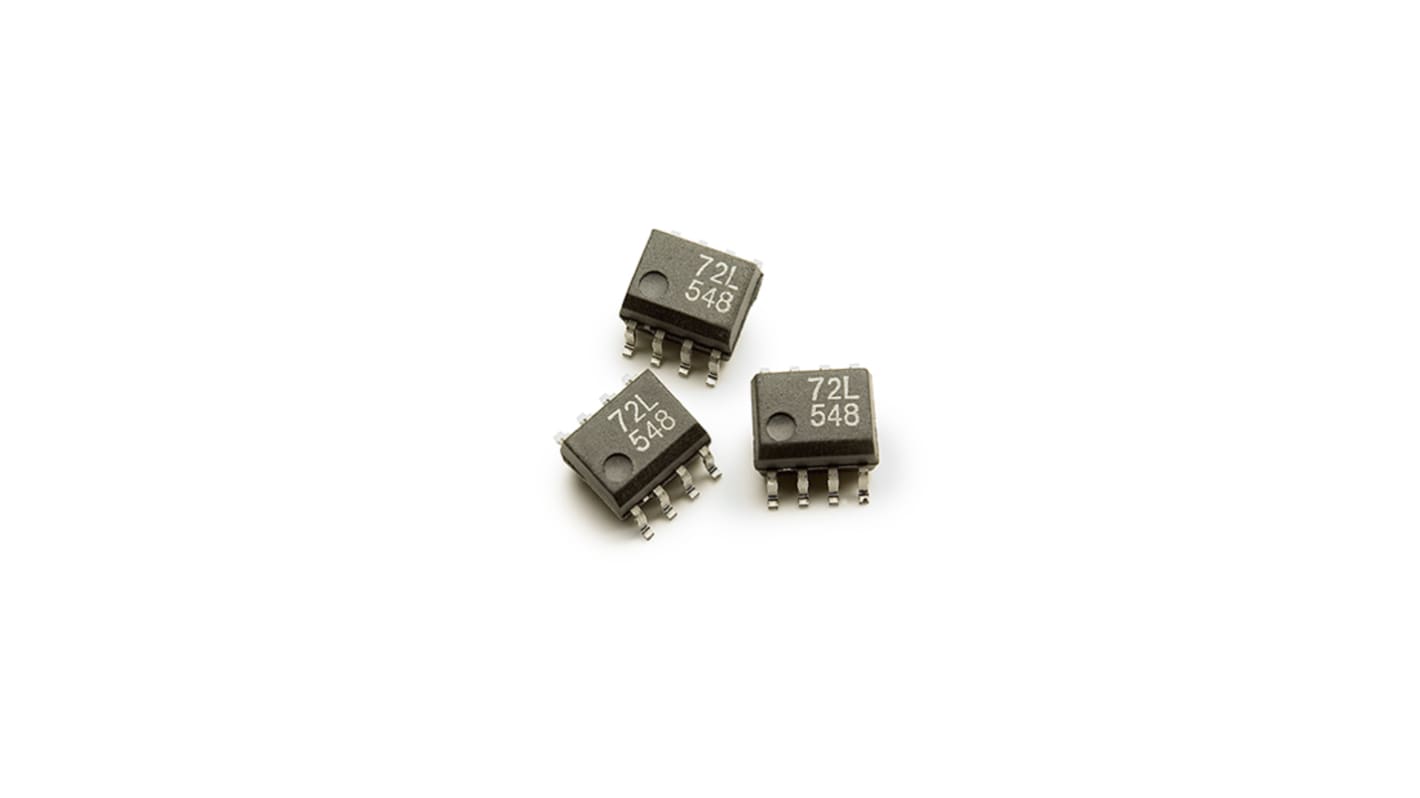

Optron, řada: ACPL, počet kolíků: 8 výstup CMOS vstup DC povrchová montáž SO

Zobrazit vše v kategorii Optočleny

Mezisoučet (1 balení po 5 kusech)*

458,82 Kč

(bez DPH)

555,17 Kč

(s DPH)

Add to Basket
Zadejte množství
Skladem
  • 315 jednotka (jednotky) připravené k odeslání z jiného místa
  • Plus 820 jednotka(y) budou odesílané od 12. února 2026
Potřebujete více? Zadejte potřebné množství a klikněte „Zkontrolovat termíny dodání“.
Ks
za jednotku
za balení*
5 +91,764 Kč458,82 Kč

*orientační cena

Skladové číslo RS:
174-4134
Výrobní číslo:
ACPL-072L-500E
Výrobce:
Broadcom
Výběrem jednoho nebo více atributů si najděte podobné produkty.
Vybrat vše

Značka

Broadcom

Typ montáže

Povrchová montáž

Výstupní zařízení

CMOS

Maximální propustné napětí

6V

Počet kanálů

1

Počet kolíků

8

Typ balení

SO

Typ vstupního proudu

DC

Typický čas náběhu

1ms

Maximální vstupní proud

15 mA

Izolační napětí

3750 Vrms

Logický výstup

Ano

Typický čas poklesu

1ms

Řada

ACPL

Země původu (Country of Origin):
PH
Digitální optočlen Broadcom ACPL-072L využívá nejnovější technologii CMOS IC k dosažení vynikající minimální datové rychlosti 25 MBd a maximálního zkreslení šířky pulzu 6 ns. Základními stavebními kameny této řady digitálních optovazebních členů jsou budič CMOS LED IC, vysokorychlostní dioda LED a integrovaný obvod detektoru CMOS. Logický vstupní signál CMOS řídí budič LED IC, který dodává proud do diody LED. Detektor IC je vybaven integrovanou fotodiodou, vysokootáčkový impedanční zesilovač a napěťovým komparátorem s výstupním budičem.

Kompatibilita s 3,3 v a 5 v CMOS
Vysoká rychlost: DC až 25 MBD
6 ns max Zkreslení šířky pulzu
max. 40 ns Pros Zpoždění
max. 20 ns Pros Zpoždění zkosení
Potlačení souhlasného rušení 10 kV/μs min
-40ºC až 105ºC teplotní rozsah
Bezpečnostní a regulační schválení čeká na vyřízení
UL Recognised
-3750 v rms pro 1 min. Na UL1577 pro ACPL-072L
Oznámení o přijetí komponenty CSA č. 5
IEC/EN/DIN EN 60747-5-2 pro možnost 060
