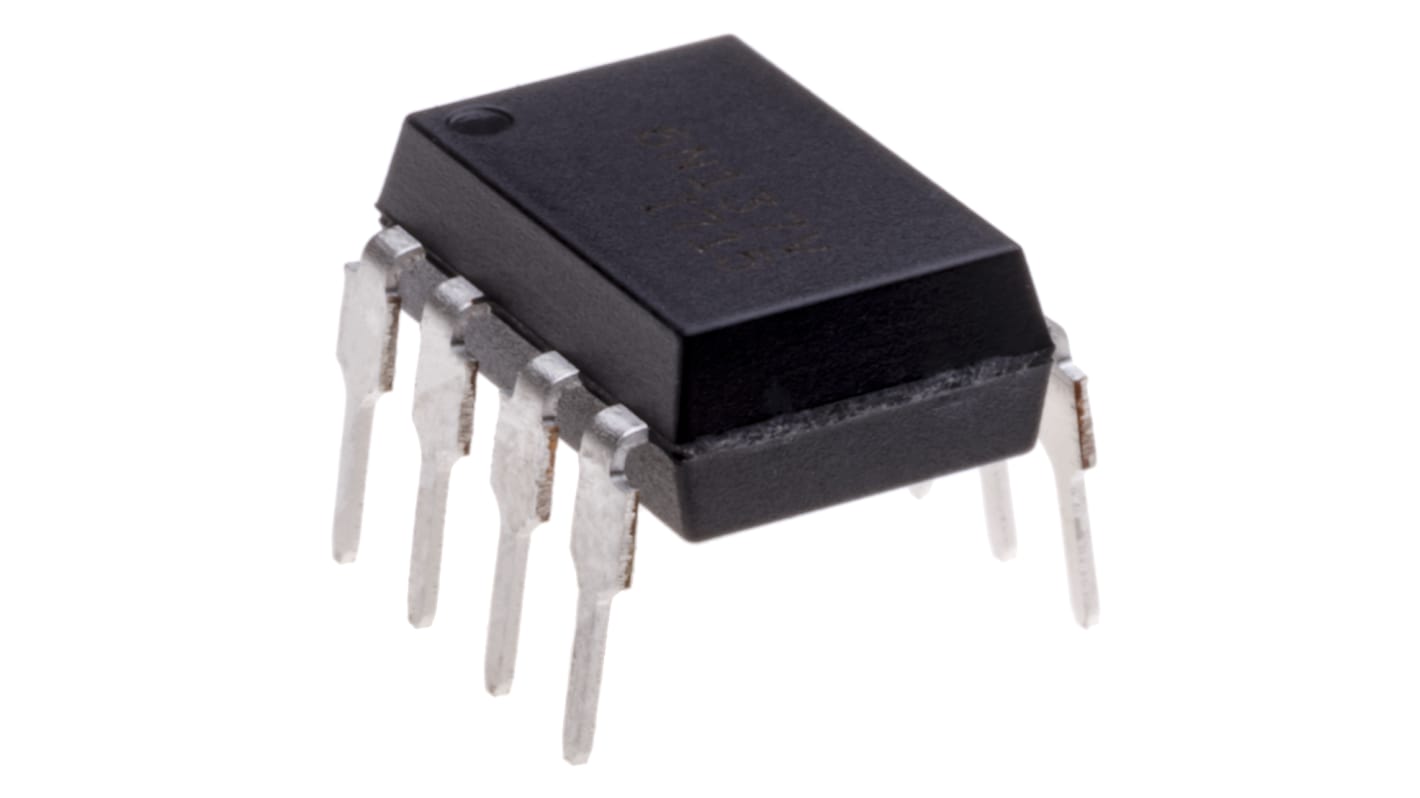

Optron, řada: 6N139, počet kolíků: 8 vstup DC průchozí otvor 500% DIP

Zobrazit vše v kategorii Optočleny
Momentálně nedostupné
Nevíme, zda bude tato položka opět skladem, RS ji hodlá brzy odstranit z naší nabídky.
Skladové číslo RS:
161-1155
Výrobní číslo:
6N139
Výrobce:
Isocom
Výběrem jednoho nebo více atributů si najděte podobné produkty.
Vybrat vše

Značka

Isocom

Typ montáže

Průchozí otvor

Maximální propustné napětí

1.7V

Počet kanálů

1

Počet kolíků

8

Typ balení

DIP

Typ vstupního proudu

DC

Maximální vstupní proud

1 A

Izolační napětí

5000 Vrms

Logický výstup

Ano

Minimální proudový přenosový činitel

500%

Řada

6N139

Zařízení 6N139 je optoizolátor. Je tvořený infračerveně emitující diodou a integrovaným fotonovým detektorem s vysokým ziskem. Poskytuje elektrickou izolaci 3000 VDC, imunitu vůči přechodovým jevům souhlasného proudu 500 V/μS a mimořádně vysoký proudový přenosový činitel mezi vstupem a výstupem. Samostatné piny pro fotodiodu a výstupní stupeň zajišťují saturační napětí kompatibilní s TTL a vysokorychlostní provoz. Tam, kde je to žádoucí, mohou být svorky VCC a VO spojeny dohromady pro dosažení konvenčního provozu fototranzistoru Darlington. Svorka přístupná na základně umožňuje provést úpravu zisku pro šířku pásma.

Vysoké CTR – typická hodnota 800 %
Izolace 3000 V
Vysoký výstupní proud – 60 mA
Požadován nízký vstupní proud – 0,5 mA
