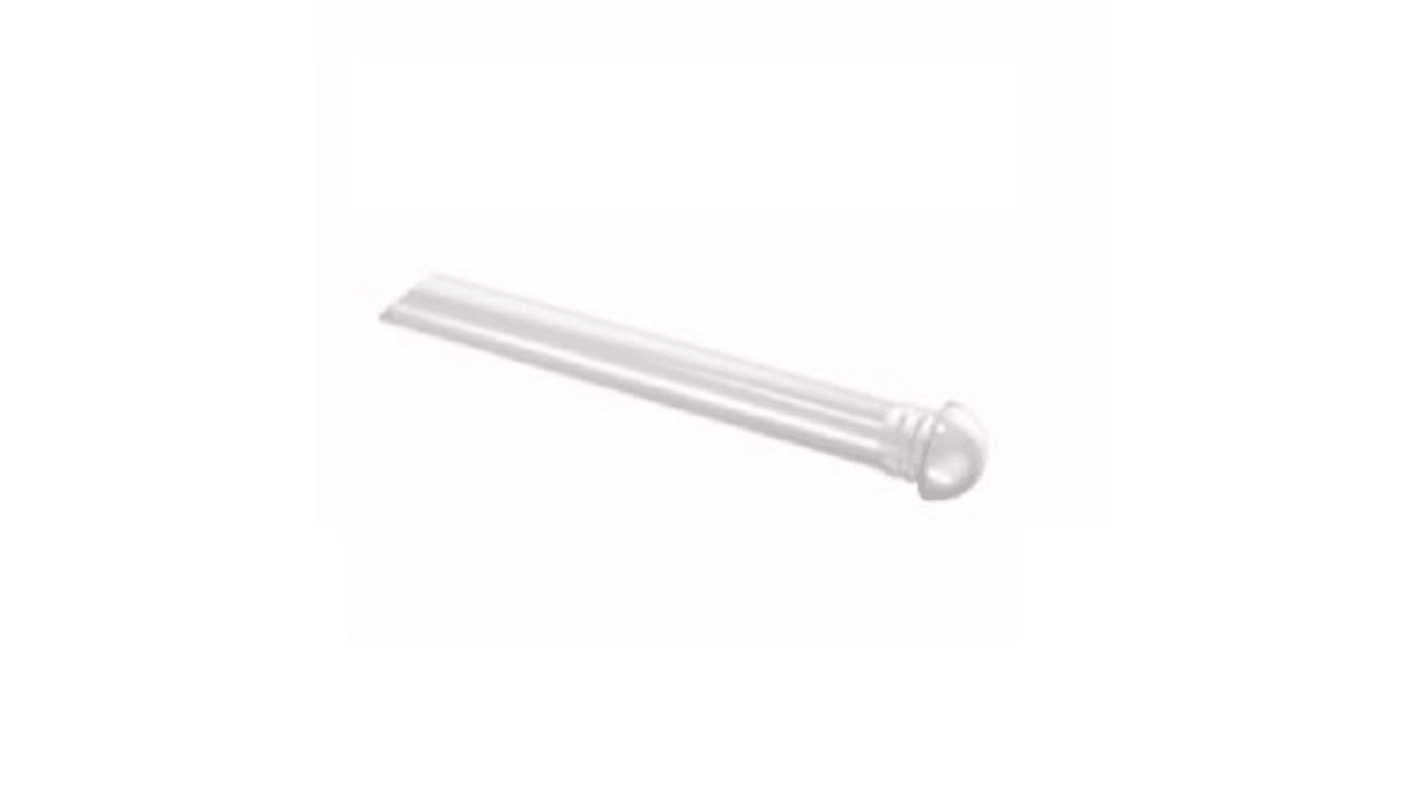

LED světlovod, délka: 45.25mm Čirá kopulovitá čočka Ne Mentor GmbH

Tato skupina světelných vodítek od společnosti Mentor byla vyvinuta z původních 1282 a 1293 vodítek světla. Jsou vodotěsnou verzí s krytím IP68, testovanou firmou Mentor. Vodotěsný design se dosahuje jedinečným tvarem a přesným montážním otvorem.
Vodítka pro přímé světlo Mentor jsou určena pro použití v předních panelech a s indikátory LED pro povrchovou montáž. Vhodné diody LED zahrnují řady TOPLED a CHIPULED od Osram Opto Semiconductors. Tato řada světelných vodítek má diagonální vstříknutý obličej, který sit v těsné blízkosti LED pod úhlem 45°.
Vodítka světlometů na předním panelu jsou vyrobena z čistého plastového materiálu. Vodítka světla jsou k dispozici v různých rozměrech a mají kulový, planární nebo válcový tvar hlavy. Vhodné aplikace zahrnují zdravotnické prostředky, bezpečnostní zařízení, komunikační zařízení a průmyslové ovládání. Jejich vodotěsnost IP68 je proto ideální pro použití v náročných prostředích.

Funkce vodítek světel pro přední panely:
Vodotěsný IP68
Čelo vstřikování: Diagonální 45°
LL-Materiál: Čirý PC UL94
Okolní teplota: -40 °C až +85 °C.
Různé rozměry
Řada tvarů hlavy

Přímá světelná vodítka Mentor GmbH jsou určena pro použití v předních panelech a s LED diodami namontovanými na povrchu (SMD). Vhodné diody LED zahrnují řady TOPLED a CHIPLED od společnosti OSRAM Opto Semiconductors. Tato řada světlovodů má šikmou vstřikovnou plochu, která bude SIT v těsné blízkosti LED, v úhlu 45°. Vodítka světel na předním panelu jsou vyrobena z čirého plastu. K dispozici v různých rozměrech mají světlovody tvar kulové, rovinné nebo válcové hlavy. Mezi vhodné aplikace patří

IP68 voděodolný
Plocha vstřikování: Diagonální 45°
LL-Material: Čirý PC UL94
Okolní teplota: -40°C až +85°C.
Různé rozměry
Rozsah tvarů hlavy

Trubky LED světel, Mentor - přední panely

Vodítka světel Mentor jsou navržena pro přenos světla z diody LED montované na desku do požadovaného uživatelského rozhraní. Tento přenos je dokončen s malou nebo žádnou ztrátou svítivosti a bez světelných odtoků mezi sousedními prvky.
Tato široká řada světlých vodítek je k dispozici v jediném nebo několika provedeních pro vedení světla s různými tvary a velikostmi hlav. Tyto možnosti jim umožňují poskytnout řešení pro všechny druhy aplikací. Nabízejí také jednoduchou instalaci a vysokou ochranu proti ESD.
Vodítka světel na předním panelu jsou ideální pro aplikace, kdy není k desce plošných spojů připojeno světelné vodítko. Vsouvají se do otvoru v předním panelu tak, aby strana vstřikování světla byla blízko LED. Vodítka světel na předním panelu proto nabízejí různé možnosti provedení.
