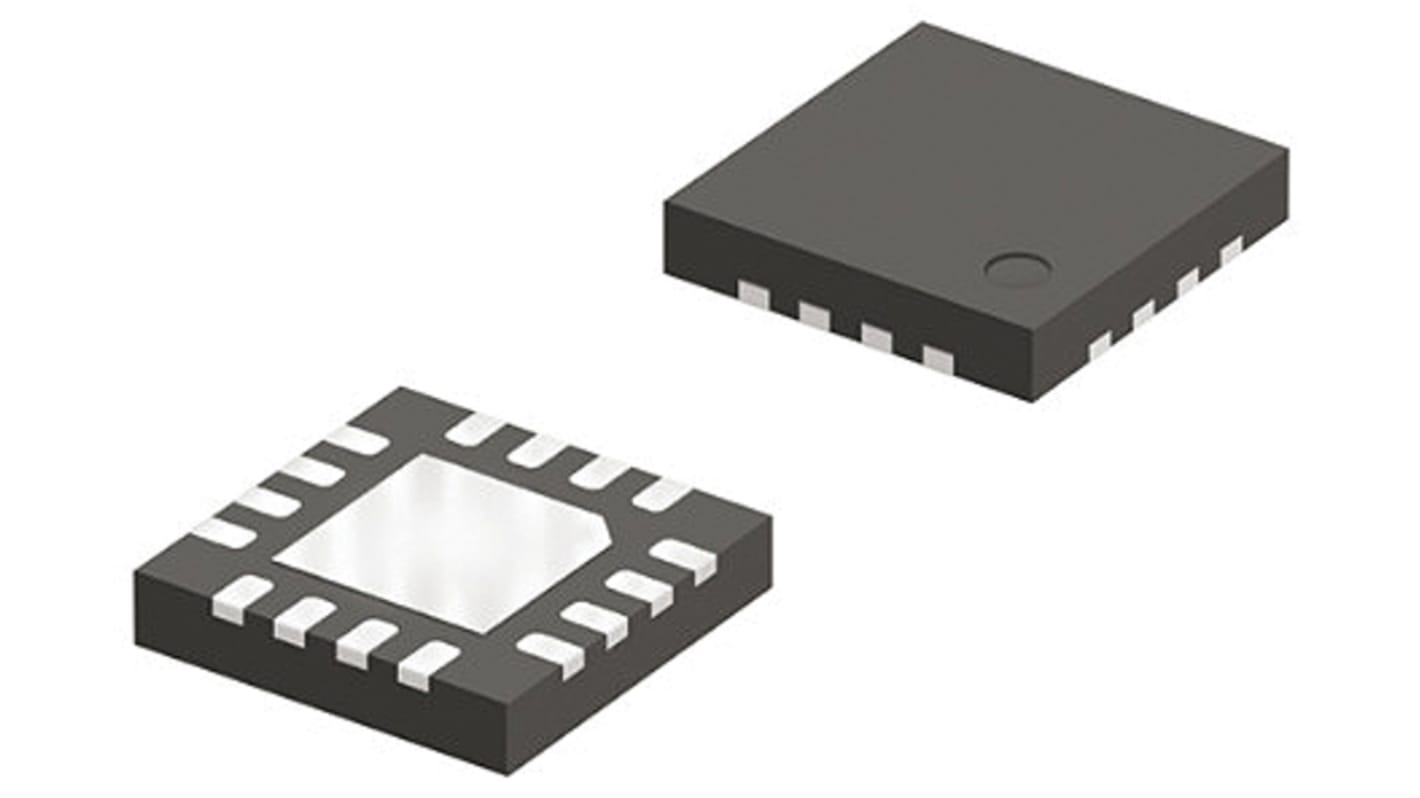

Analogový spínač DG612EEN-T1-GE4, počet kolíků: 16, miniQFN

Zařízení DG611E, DG612E a DG613E jsou vybavena čtyřmi nezávisle volitelnými spínači SPST. Nabízí lepší výkon v rámci průmyslového standardu DG611. Modely DG611E a DG612E mají všechny spínače rozpínací respektive spínací, zatímco model DG613E má 2 spínače spínací a 2 spínače rozpínací. Jsou navrženy pro provoz z jednoho napájecího zdroje 3 až 12 V nebo dvou napájecích zdrojů ±3 až ±5 V a mají specifikaci +3 V, +5 V a ± 5 V. Všechny řídicí logické vstupy mají garantováno omezení vysokého logického signálu na 2 V při napájení ze zdroje +5 V nebo ± 5 V a omezení na 1,4 V při napájení ze zdroje +3 V.

Nízký přenos náboje (1,4 pC typ.)
Svodový proud < 0,25 nA při 85 °C
Nízká spínací kapacita (Csoff 3 pF typ.)
Nízká hodnota RDS(on) – 115  max.
Specifikace pro jednoduché napájení při
3 V, 5 V a dvojité napájení při ±5 V
Nízké napětí, kompatibilní s technologií CMOS/TTL 2,5 V
1 G Hz, šířka pásma 3 dB
Vynikající vlastnosti v rámci odpojení (-59 dB při 10 MHz)
Vynikající vlastnosti v rámci přeslechu (-74 dB při 10 MHz)
