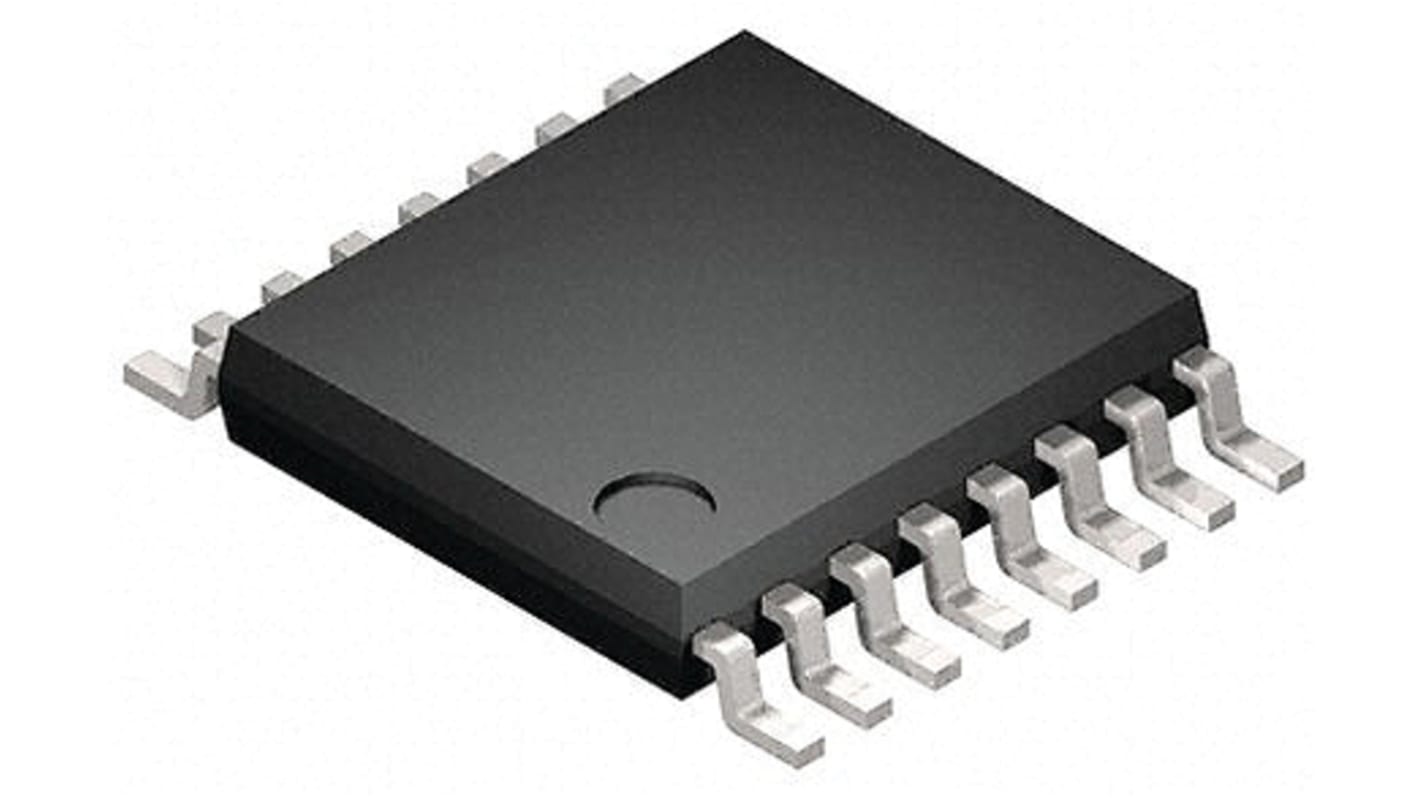

Analogový spínač DG1412EEQ-T1-GE4, počet kolíků: 16, TSSOP

DG1411E, DG1412E, DG1413E jsou monolitické čtyřnásobné jednopólové jednopolohové (SPST) analogové spínače CMOS s přesností ±15 V. Multiplexory DG1411E, DG1412E a DG1413E od společnosti Vishay Siliconix postavené na novém procesu CMOS nabízí malý spínací odpor 1,5 . Nízký a plochý odpor v plném rozsahu signálu zajišťuje vynikající linearitu a malé zkreslení signálu. Nová platforma CMOS nabízí velmi malý rozptyl energie, minimalizovanou parazitní indukčnost a nízký přenos náboje. Zařízení pracují s jedním napájecím zdrojem 4,5 až 24 V nebo dvěma napájecími zdroji ±4,5 V až ±15 V. Analogové spínače nevyžadují napájení VL logiky a všechny digitální výstupy mají logickou prahovou hodnotu 0,8 V a 2 V pro zajištění kompatibility s technologií TTL / CMOS.

Podporuje provoz při jednoduchém i dvojitém napájením
Integrované VL napájení
Kompatibilní s logikou 3 V
Nízká parazitní indukčnost
Zpracování signálu typu rail-to-rail
Nízká ztráta ze zapojení
Nízké zkreslení
Rozepnutí před sepnutím
Nízký přenos náboje v úplném rozsahu signálu
