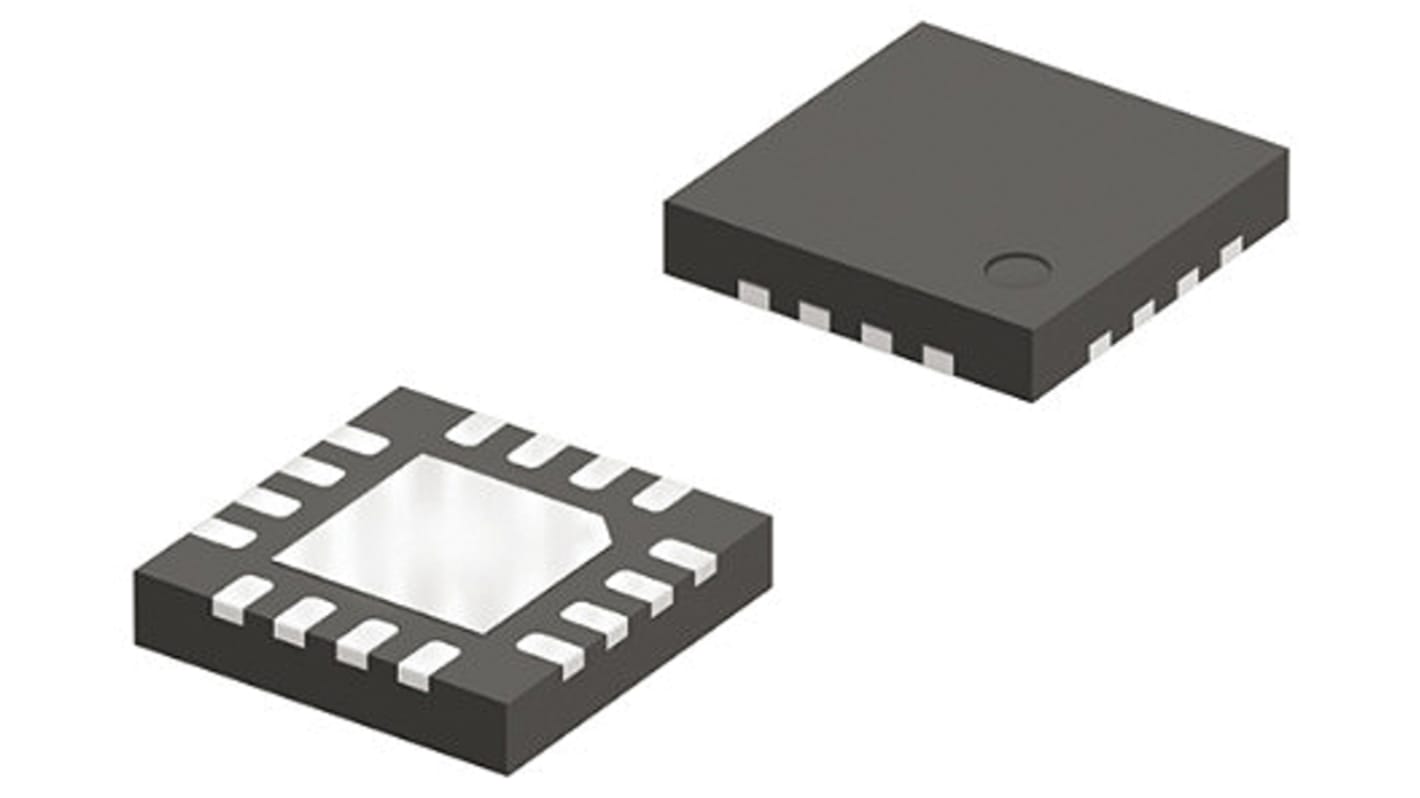

Analogový spínač SPDT DG2523DN-T1-GE4, počet kolíků: 16, QFN
- Skladové číslo RS:
- 164-8040
- Výrobní číslo:
- DG2523DN-T1-GE4
- Výrobce:
- Vishay
Využijte množstevní slevu
Mezisoučet (1 balení po 10 kusech)*
184,02 Kč
(bez DPH)
222,66 Kč
(s DPH)
Doprava ZDARMA pro objednávky nad 1 500,00 Kč
Skladem
- Plus 920 jednotka(y) budou odesílané od 22. prosince 2025
Potřebujete více? Zadejte potřebné množství a klikněte „Zkontrolovat termíny dodání“.
Ks | za jednotku | za balení* |
|---|---|---|
| 10 - 90 | 18,402 Kč | 184,02 Kč |
| 100 - 240 | 17,463 Kč | 174,63 Kč |
| 250 - 490 | 14,721 Kč | 147,21 Kč |
| 500 - 990 | 14,375 Kč | 143,75 Kč |
| 1000 + | 14,03 Kč | 140,30 Kč |
*orientační cena
- Skladové číslo RS:
- 164-8040
- Výrobní číslo:
- DG2523DN-T1-GE4
- Výrobce:
- Vishay
Specifikace
Technické reference
Legislativa a životní prostředí
Podrobnosti o výrobku
Výběrem jednoho nebo více atributů si najděte podobné produkty.
Vybrat vše | Atribut | Hodnota |
|---|---|---|
| Značka | Vishay | |
| Počet kolíků | 16 | |
| Typ montáže | Povrchová montáž | |
| Typ balení | QFN | |
| Rozměry | 3.1 x 3.1 x 1mm | |
| Maximální pracovní teplota | +85 °C | |
| Minimální provozní teplota | -40 °C | |
| Vybrat vše | ||
|---|---|---|
Značka Vishay | ||
Počet kolíků 16 | ||
Typ montáže Povrchová montáž | ||
Typ balení QFN | ||
Rozměry 3.1 x 3.1 x 1mm | ||
Maximální pracovní teplota +85 °C | ||
Minimální provozní teplota -40 °C | ||
DG2523 a DG2524 jsou čtyřkanálové jednopólové dvoupolohové (SPDT) analogové spínače. Model DG2523 má dva řídicí vstupy, kde každý řídí jeden pár jednopólových dvoupolohových spínačů (SPDT). Zařízení je také známo v dvoukanálové dvoupólové dvoupolohové (DPDT) konfiguraci. Model DG2524 je vybaven EN pinem aktivujícím zařízení pří nízkém logickém signálu. Díly jsou navrženy pro provoz z jednoduché napájecí lišty 1,8 až 5,5 V. Všechny spínače se chovají stejně v obou směrech, umožňují přepínání signálu rail-to-rail a lze je použít jako multiplexory i demultiplexory.
Provoz při jednoduchém napájení 1,8 až 5,5 V
Malý odpor: 0,4 / typicky při 2,7 V
Velmi ploché a vyrovnané hodnoty Ron
Nízká parazitní indukčnost,
Typický vypínací svodový proud 40 pA
Velká šířka pásma: 310 MHz
Zaručený logický vysoký signál 1,2 V a logický nízký signál 0,3 V
Rozepnutí před sepnutím
Možnost rozkmitání signálu přes V+
Ochrana proti vypnutí
Latch-up proud: 300 mA (JESD78)
Malý odpor: 0,4 / typicky při 2,7 V
Velmi ploché a vyrovnané hodnoty Ron
Nízká parazitní indukčnost,
Typický vypínací svodový proud 40 pA
Velká šířka pásma: 310 MHz
Zaručený logický vysoký signál 1,2 V a logický nízký signál 0,3 V
Rozepnutí před sepnutím
Možnost rozkmitání signálu přes V+
Ochrana proti vypnutí
Latch-up proud: 300 mA (JESD78)
