Podrobnosti o výrobku

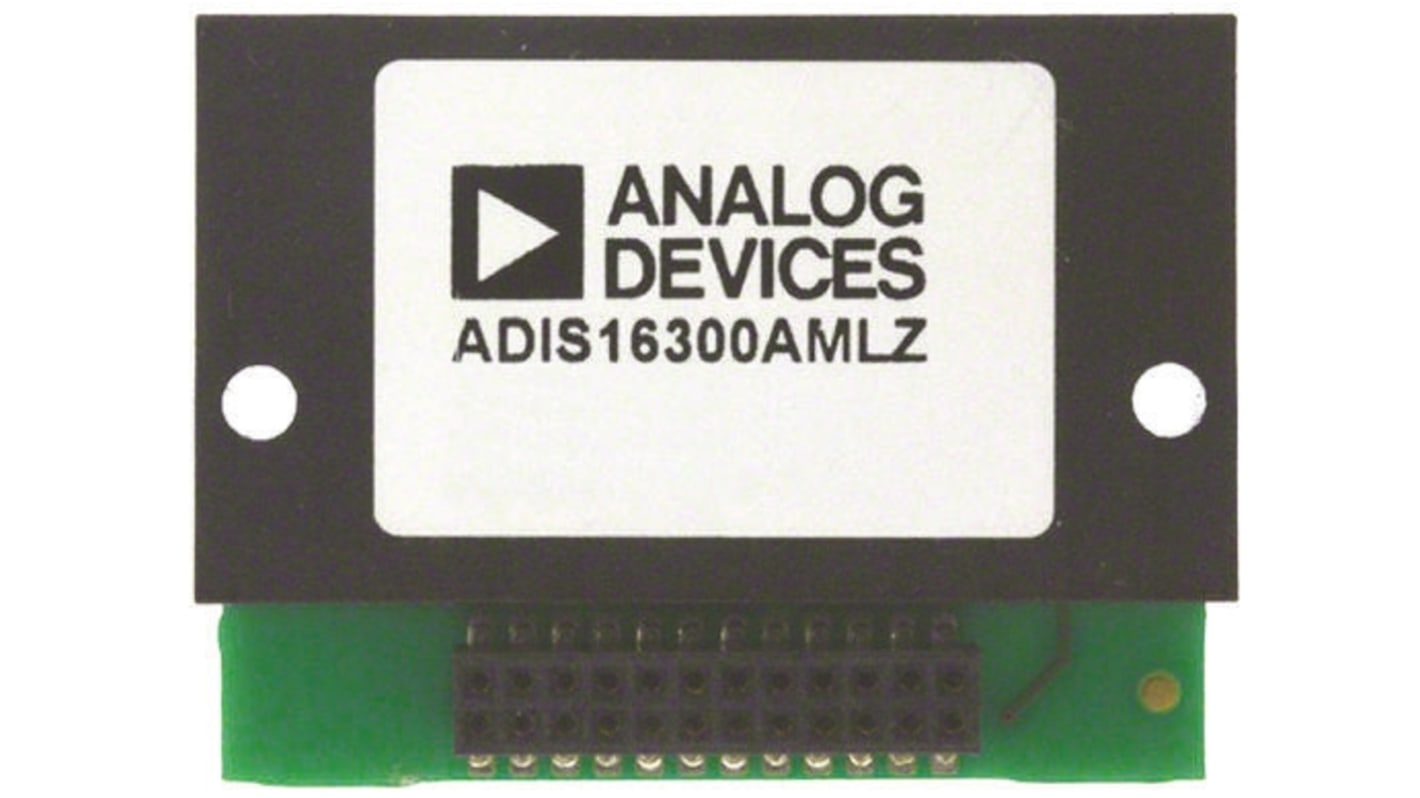

Vyhodnocovací deska pro inerciální snímač ADIS16300
ADIS16300 iSensor® je kompletní setrvačný systém, který zahrnuje gyroskop rychlosti zatáčení a tříosý akcelerometr. Každý snímač v systému ADIS16300 kombinuje špičkovou technologii iMEMS® s klimatizací signálu, která optimalizuje dynamický výkon. Při tovární kalibraci jsou pro každý snímač typické citlivost, zkreslení, vyrovnání a lineární zrychlení (gyroskom bias). V důsledku toho má každý snímač vlastní dynamickou kompenzaci korekčních vzorců, které poskytují přesná měření senzoru v uvedeném rozsahu napájení +4,75 až +5,25V. Systém ADIS16300 poskytuje jednoduchou a cenově dostupnou metodu integrace přesného, víceosého inerciálního snímání do průmyslových systémů, zejména ve srovnání s komplexností a investicemi spojenými s konstrukcí diskrétních součástek. Všechny potřebné testy a kalibrace pohybu jsou součástí výrobního procesu, což značně snižuje dobu integrace systému.
14bitový digitální gyroskop s digitálním škálováním
±75°/s, ±150°/s, ±300°/s nastavení
14bitový digitální akcelerometr se třemi osami
±3g rozsah měření
13bitové výpočty rozteče a náklonu válců
Šířka pásma 330 Hz
150 ms doba uvedení do provozu
Citlivost, předpětí a axiální vyrovnání kalibrované výrobcem
Digitálně řízená kalibrace zkreslení
Digitálně řízená vzorkovací frekvence až 819,2 SPS
Vstup pro externí hodiny umožňuje až 1 200 SPS
Digitálně řízené filtrování
Programovatelné monitorování stavu
Pomocný digitální vstup/výstup
Digitálně aktivovaný autotest
Programovatelná správa napájení
Integrovaný snímač teploty
Sériové rozhraní SPI
Pomocný, 12bitový vstup ADC a výstup řadiče DAC
Schopnost přežití otřesů při 2000 g
Rozsah provozních teplot: -40 až +85 °C.
±75°/s, ±150°/s, ±300°/s nastavení
14bitový digitální akcelerometr se třemi osami
±3g rozsah měření
13bitové výpočty rozteče a náklonu válců
Šířka pásma 330 Hz
150 ms doba uvedení do provozu
Citlivost, předpětí a axiální vyrovnání kalibrované výrobcem
Digitálně řízená kalibrace zkreslení
Digitálně řízená vzorkovací frekvence až 819,2 SPS
Vstup pro externí hodiny umožňuje až 1 200 SPS
Digitálně řízené filtrování
Programovatelné monitorování stavu
Pomocný digitální vstup/výstup
Digitálně aktivovaný autotest
Programovatelná správa napájení
Integrovaný snímač teploty
Sériové rozhraní SPI
Pomocný, 12bitový vstup ADC a výstup řadiče DAC
Schopnost přežití otřesů při 2000 g
Rozsah provozních teplot: -40 až +85 °C.
Setrvačné měřicí přístroje (IMU), analogová zařízení
Specifikace
Vlastnost | Hodnota |
---|---|
Doporučené zařízení | ADIS16300 |
Klasifikace sady | Vyhodnocovací deska |
Název sady | iSensor |
