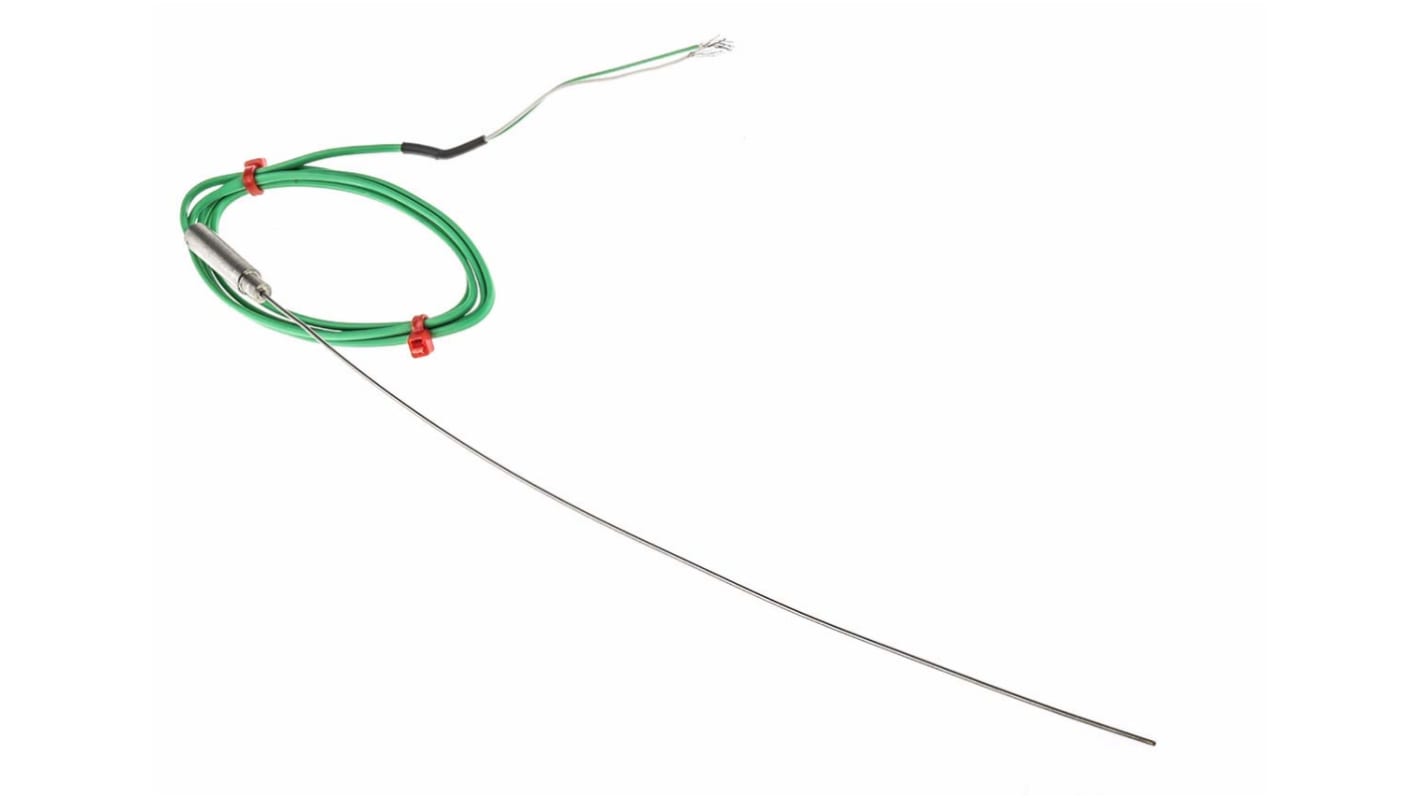

Termočlánek s minerální izolací 1m kabel typ K Nerezová ocel 250mm sonda na +750°C IEC, V souladu s RoHS RS PRO

Od RS Pro je k dispozici rozsah teplotních snímačů termočlánku typu K, které vyhovují normám IEC 584 s tolerancí třídy 1 pro optimální přesnost. Tyto snímače nebo sondy mají durable konstrukci a jsou vybaveny trubkou z nerezové oceli 310 a izolovaným kabelem PFA. Ohebný návlek s minerální izolací lze ohýbat a tvarovat tak, aby vyhovoval širokému spektru aplikací. Termočlánek má jednu izolovanou horkou přípojku s jedním prvkem pro snížení elektrické interference a těsnění s prázdnou nádržkou s teplotou 200 °C.

Termočlánek je snímač používaný pro měření teploty v různých procesech a skládá se ze dvou ocelových nožek vyrobených z různých kovů spojených na obou koncích a tvoří dvě spojení. Horká nebo měřicí stanice je připojena k tělu, jehož teplota se bude měřit. Chladicí nebo referenční spojení je připojeno k tělesu známé teploty. Pokud je měřicí bod umístěn na něco horkého, dojde k napěťovému nebo potenciálnímu rozdílu mezi touto a referenční spojkou. Toto napětí lze potom převést na měření teploty pomocí referenčních tabulek termočlánků. Tento proces je také znám jako Seebbecký efekt

Izolovaný nebo neuzemněný spoj je místem, kde jsou vodiče termočlánku svařeny dohromady a jsou plně zakryty, ale izolovány od vnějšího ochranného pouzdra, často použitím minerální izolace. Výhodou je, že dochází ke snížení elektrické interference a ke stabilnímu měření

Minerální izolace se používá k izolaci vodičů termočlánku od sebe a z kovového pouzdra sondy, které je obklopuje. Návlek je naplněn vysoce zhutněným práškem oxidu hořečnatého, který zabrání kontaktu vodičů s jinými než v pevné přípojce. Vysoká hustota minerálního prášku umožňuje termočlánku Rapid response, protože podporuje rychlý přenos tepla mezi vodičem a návlekem. Minerální izolace také pomáhá chránit vodič termočlánku před poškozením životního prostředí včetně koroze, brání elektrické interferenci a umožňuje ohebnost kabelu při zachování jeho mechanické pevnosti

• durable 310 plášť sondy z nerezové oceli pro ochranu proti korozi a oxidaci
• Tolerance IEC 584 třída 1 pro optimální přesnost
• Minerální izolace zajišťuje flexibilitu, odolnost a vysoký výkon
• Izolační horká přípojka pro snížení elektrického rušení
• Těsnění bez zásobníku s teplotou 200 °C.
• Odizolovaný kabel PFA pro odolnost vůči olejům, kyselinám, kapalinám a dobré mechanické odolnosti a pružnosti

Termočlánky typu K (nikl-chrom / nikl-hliník) jsou nejběžnějším typem termočlánku a jsou přesné a flexibilní s širokým teplotním rozsahem. Typické aplikace pro tyto termočlánkové sondy typu K s minerální izolací zahrnují výměníky tepla, elektrárny, cihly a cementové pece, tepelné ošetření a pece na žíhání, termostaty, potravinářské teploměry, diagnostiku vozidel a laboratoře. Tyto termočlánky jsou zvláště vhodné pro aplikace s vysokým tlakem a podtlakem a jsou schopny odolat vysokým úrovním vibrací.

Maximální teplota těsnění hrnce je omezena na 180 °C.
