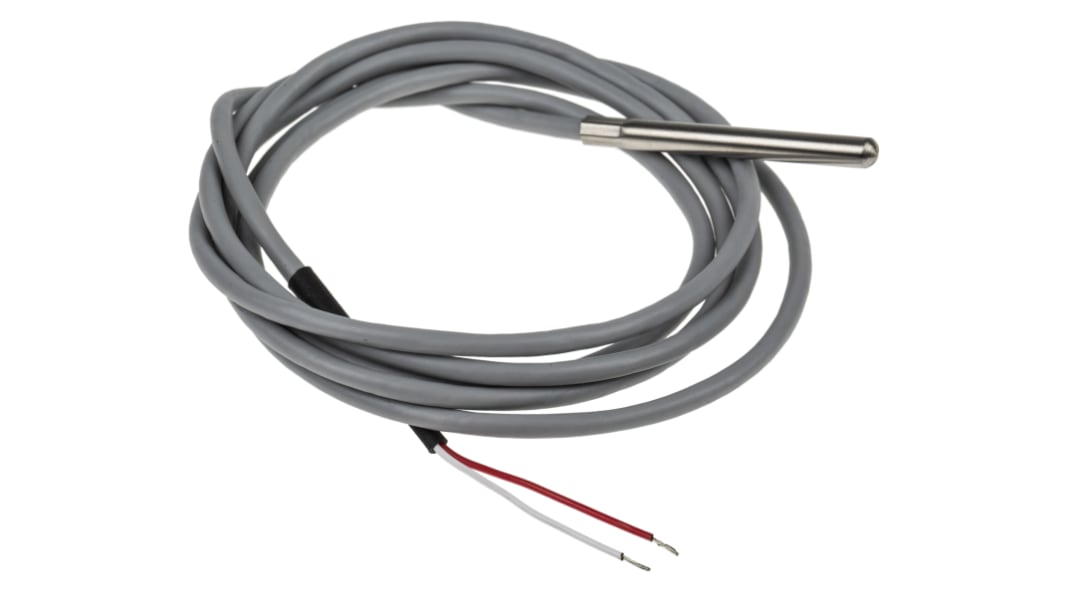

Snímač PT1000 1.5m kabel typ PT 1000 Nerezová ocel 50mm sonda, -20°C na +100°C RS PRO

Od RS Pro vysoce kvalitní a spolehlivou snímací sondu Pt1000 PRT (teploměr odporu Platinum) nebo VTR (detektor teploty odporu). Tato sonda pro výzkum a technologický rozvoj má robustní konstrukci se snímacím prvkem připevněným v tuhém plášti z nerezavějící oceli. Vodiče mají pevnou a durable ohebnou izolaci z PVC. Tento teploměr s platinovou odolností poskytuje přesné a spolehlivé měření teploty pro širokou škálu použití.

VTR je typ teplotního senzoru založený na korelaci mezi kovy a teplotou. S rostoucí teplotou kovu se zvyšuje i jeho odpor vůči proudu. Tento odpor lze měřit a konvertovat na hodnotu teploty. V Pt1000 RTD se zkratka "Pt" označuje jako platina (platinový drát nebo film) a hodnota "1000" znamená, že teplotní senzor má odpor 1000 ohmů při 0 °C. Platinum je nejspolehlivější kov díky svému lineárnímu odporu vůči teplotnímu vztahu ve velkém teplotním rozsahu.

Sonda Pt1000 je nejodolnější formou VTR. Snímač teploty Pt1000 je namontován uvnitř kovového pouzdra nebo sondy. Chrání jej před poškozením okolím při jeho vložení do procesu, který má být měřen. Druhý konec sondy je zakončen dvěma izolovanými vodičovými ocásky, které jsou připojeny k zařízení pro měření teploty.

• Vysoce stabilní snímací prvek s přesným výstupem
• IEC 60751 Přesnost/tolerance třídy A.
• Rozsah měření teploty -20 až +100 °C.
• Trubkový plášť z nerezové oceli odolný proti korozi 316 pro ochranu snímacího prvku
• Přísada z PVC je odolná proti otěru, korozi a chemikáliím, včetně olejů, kyselin a zásad

Tyto snímače PRT s robustním designem jsou ideální pro použití v mnoha průmyslových aplikacích, včetně následujících:

• Klimatizace a chlazení
• Chemický průmysl
• Zpracování plastů
• Stopy a grily
• Měření teploty vzduchu, plynu a kapaliny
• Měření teploty výfukových plynů
• Zpracování potravin
• Laboratoře

Snímač teploty PRT pracuje tak, že do zařízení nebo procesu, který vyžaduje měření teploty, umístíte prvek snímače (nebo jeho konec). S rostoucí teplotou platinového rezistentního teploměru se zvyšuje jeho odolnost vůči průtoku elektřiny. Při každém zvýšení teploty se elektrický odpor mění také v požadovaném poměru, který se nazývá teplotní koeficient. U platiny je tento poměr 0,05 ohm/ohm/°C, což znamená pro jednotku Pt1000 s odporem 1000 ohmů, že zvýšení odporu na stupeň teploty bude 3,85 ohmu. Celkové hodnoty odporu lze tedy měřit a měnit na teplotu.

Odpor generovaný snímačem teploty se měří průchodem proudu jedním z vodičů, aby se vytvořilo napětí. Toto napětí se pak měří pomocí vhodného můstku nebo voltmetru a odpor se vypočte v ohmech pomocí Ohmova zákona (R=V/I). Jakmile je odpor znám, můžete jej převést na hodnotu teploty pomocí kalibrační rovnice nebo tabulky přepočtu. K svodům sondy lze připojit také zařízení pro měření teploty nebo kalibrátor, který automaticky převádí změřený odpor na hodnotu teploty.
