Pouzdro Raspberry Pi Hliník Stříbrná 108.50 x 30.00mm

Skladové číslo RS:: 230-9822
Výrobce:: RS PRO

Pouzdro Raspberry Pi Hliník Stříbrná 108.50 x 30.00mm

Využijte množstevní slevu

Cena Kus**

970,17 Kč

(bez DPH)

1 173,91 Kč

(s DPH)

3 k dispozici s dodáním následující pracovní den, pokud objednávku uskutečníte do 16:00.*

54 s dodáním do 4 pracovních dnů.

*Dodací lhůty se mohou měnit v závislosti na množství a dodací adrese.

Doprava ZDARMA při nákupu za více než 1 500,00 Kč

Ks	za jednotku
1 - 4	970,17 Kč
5 - 9	965,86 Kč
10 +	963,17 Kč

**orientační cena

Skladové číslo RS:: 230-9822
Výrobce:: RS PRO

RS PRO Datasheet

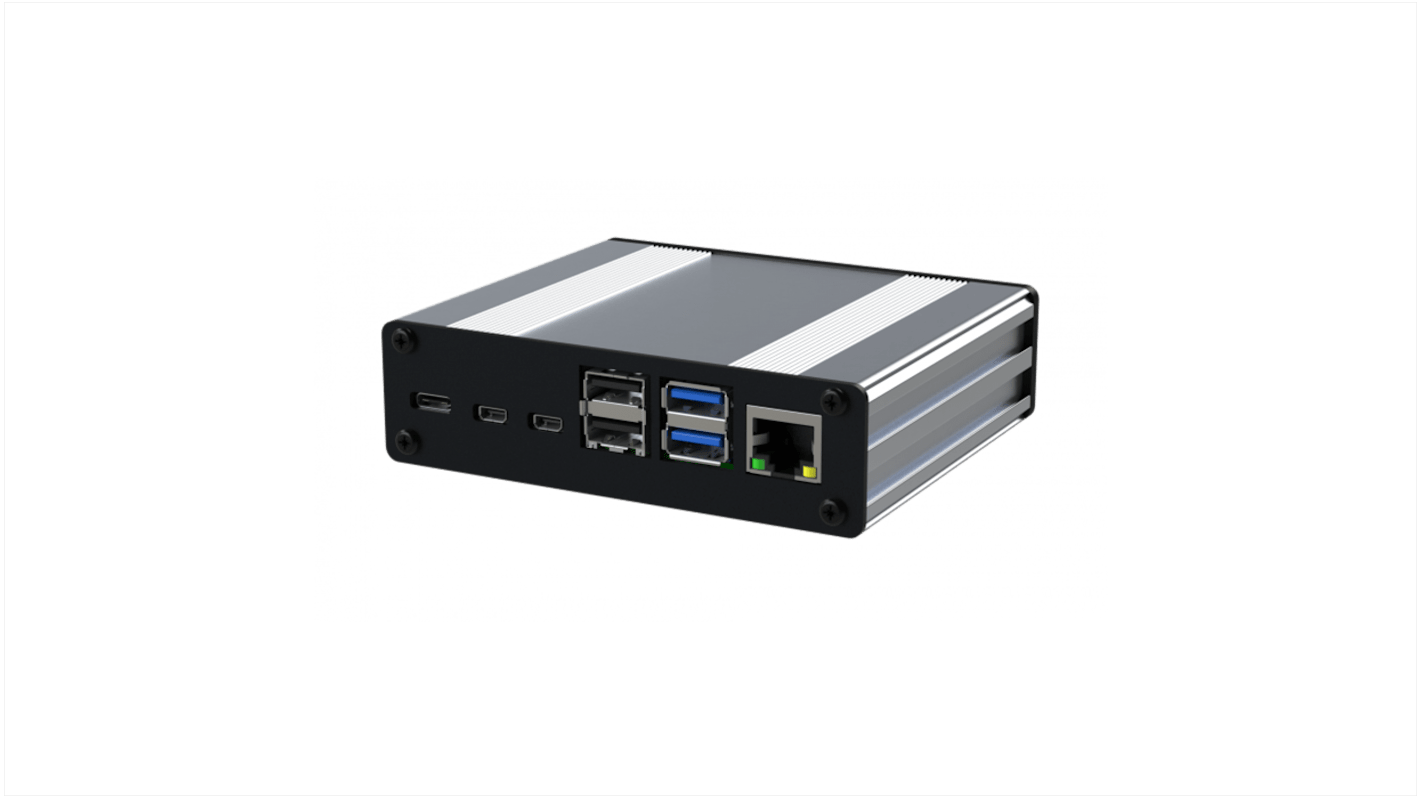

Pouzdro RS Pro Industrial Raspberry Pi 4

Společnost RS Pro s hrdostí představuje toto vynikající řešení pro systém Raspberry Pi 4. Tato dobře promyšlená skříň nabízí to nejlepší v designu a funkčnosti a je dodávána se sadou chladiče. Po kontrole je kryt dodáván v podobě sady, která je potěšením sestavit s každou součástí, která se hladce integruje. Skříň je vyrobena z hliníku a má vnější rozměry 108 mm x 30 mm.

Jaké jsou výhody?

Skříňka RS Pro Industrial Raspberry Pi 4 je robustní sada skříní. Díky použití rozšiřovací desky micro HDMI Pi 4 může napájení a konektory micro HDMI procházet o 90°. konektory ethernet a USB jsou na stejné cestě, zadní panel je vyroben z 3mm akrylátu a umožňuje komunikaci přes Bluetooth a Wi-Fi signály z Pi4. Součástí dodávky je sada chladiče.

Proč byste si vybrali tuto skříň Pi?

Raspberry Pi 4 je choulostivý hardware, který je třeba chránit před vnějšími prvky. Tento kryt Pi po sestavení je účelový pro vnitřní použití zařízení a nabízí ochranu před kontaminanty, poškozením nebo poškozením.

Charakteristiky a výhody

Pouzdro Raspberry Pi

Exkluzivně pro systém Raspberry Pi 4

Včetně sady chladiče

Hliníkový materiál

Robustní

Pasivní rozšiřovací deska

Rybinové drážky po straně, která umožňuje montáž držáku pro povrchovou montáž

Dodává se ve formě sady – Raspberry Pi není součástí dodávky

Rozměry

Tloušťka zadní čelní příruby: 3 mm

Přední koncová deska: 1.5 mm

Vnější rozměry: 108 mm x 30 mm

Varianty skříní RS Pro Industrial Raspberry Pi 4

Černé pouzdro, eloxovaná povrchová úprava – RS skladové č.: 230-9821

Stříbrné pouzdro, eloxovaná povrchová úprava – RS skladové č.: 230-9822

Obsah sady

(A) 8 šrouby M3 x 10 Taptite

(b) 14 šrouby M2,5 x 5

(d) distanční vložky 3 10 mm

(e) 1 hliníková koncová deska

(f) 1 rozšiřovací PCB HDMI

(G) 1 hliníková nosná deska

(H) 1 hliníkový výlisek

(I) 1 akrylová koncová deska

(j) 1 malý tepelný blok

(k) 1 malá tepelná podložka

(l) 1 velký tepelný blok

(M) 1 velká tepelná podložka

(n) 2 šrouby M3 x 5

Pokyny k montáži

1. Vezměte nosnou desku (g) a připevněte distanční vložky (c) a (d) pomocí šroubů (b). Pomocí šroubů (n) připevněte malý tepelný blok (j) a velký tepelný blok (l) k nosné desce (g).
Sloupněte Podkladový papír z malé tepelné podložky (k) a přilepte malý tepelný blok (j). Totéž proveďte u velkých tepelných podložek (m) a velkého tepelného bloku (l). Nyní vyjměte zbývající papír.
2. Zapojte rozšiřovací desku (f) do konektorů HDMI a USB na desce Raspberry Pi.
3. Umístěte Raspberry Pi a nástavec na sestavu nosné desky a zajistěte šrouby (b).
4. Otočte sestavu desky tak, aby nosná deska byla na TOP a zasuňte do drážky TOP vytlačování (h), jak je znázorněno na obrázku.
5. Připevněte hliníkové (e) a akrylové (i) koncové desky k vytlačování (h) pomocí šroubů (a).
