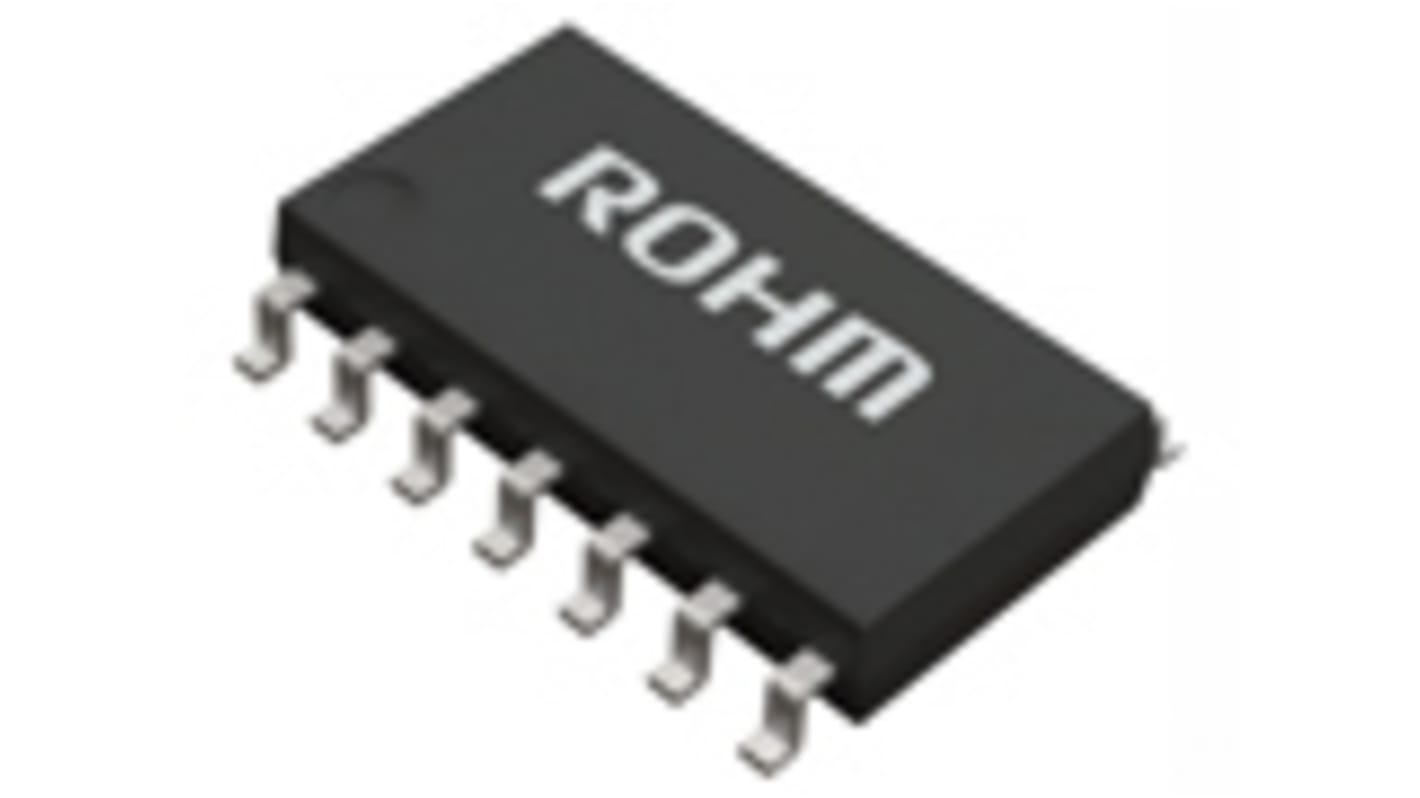

Operační zesilovač BA2902F-E2 36 V 500kHz Aktuální, SOP, počet kolíků: 14 1 kHz
- Skladové číslo RS:
- 168-1974
- Výrobní číslo:
- BA2902F-E2
- Výrobce:
- ROHM
k dispozici s dodáním do 6 pracovních dnů. Doručení může trvat déle z důvodu celního odbavení.
Standardní dodávka
Přidáno
Cena Kus (v jednotce baleni à 25)
10,68 Kč
(bez DPH)
12,92 Kč
(s DPH)
| Ks | Per unit | za balení* |
| 25 - 100 | 10,68 Kč | 267,00 Kč |
| 125 - 225 | 9,64 Kč | 241,00 Kč |
| 250 - 1225 | 8,68 Kč | 217,00 Kč |
| 1250 - 2475 | 7,84 Kč | 196,00 Kč |
| 2500 + | 7,08 Kč | 177,00 Kč |
| *orientační cena | ||
- Skladové číslo RS:
- 168-1974
- Výrobní číslo:
- BA2902F-E2
- Výrobce:
- ROHM
Technické reference
Legislativa a životní prostředí
Podrobnosti o výrobku
Univerzální modely BA10358 a BA10324A značky ROHM spolu s vysoce spolehlivými jednotkami BA2904 a BA2902 nabízejí vysoký zisk a vestavěnou kompenzaci fáze a integrují 2 nebo 4 obvody na jednom čipu. Další vlastnosti zahrnují široký rozsah provozního napětí 3 až 32 V (při použití jednoho napájecího zdroje) a nízkou spotřebu, díky čemuž jsou ideální pro širokou škálu aplikací. Především model BA3404 nabízí ve srovnání s modely BA10358 a BA2904 vyšší rychlost a zároveň nižší křížové zkreslení.
Možnost provozu s jedním napájecím zdrojem
Široký rozsah pracovního napájecího napětí
+3,0 [V]～+32,0 [V] (jediné napájení)
Standardní přiřazení kolíků operačního zesilovače
U vstupů a výstupů lze používat detekci uzemnění (GND)
Typ s interní kompenzací fáze
Nízký napájecí proud
Vysoký zisk napětí otevřené smyčky
Vnitřní ochrana před ESD
Model lidského těla (HBM) ±5000 [V] (typ.)
Zlatá podložka
Široký teplotní rozsah
Široký rozsah pracovního napájecího napětí
+3,0 [V]～+32,0 [V] (jediné napájení)
Standardní přiřazení kolíků operačního zesilovače
U vstupů a výstupů lze používat detekci uzemnění (GND)
Typ s interní kompenzací fáze
Nízký napájecí proud
Vysoký zisk napětí otevřené smyčky
Vnitřní ochrana před ESD
Model lidského těla (HBM) ±5000 [V] (typ.)
Zlatá podložka
Široký teplotní rozsah
Specifikace
Vlastnost | Hodnota |
|---|---|
| Typ montáže | Povrchová montáž |
| Typ balení | SOP |
| Typ napájení | Jednoduché |
| Počet kanálů na čip | 4 |
| Počet kolíků | 14 |
| Typické jednoduché napájecí napětí | 36 V |
| Typická hodnota GBWP | 500kHz |
| Typ výstupu | Aktuální |
| Typická sledovací rychlost | 0.2V/µs |
| Maximální provozní frekvence | 1 kHz |
| Minimální provozní teplota | -40 °C |
| Maximální pracovní teplota | +125 °C |
| Maximální vstupní napětí | 36 V |
| Typický zisk napětí | 100 dB |
| Ofsetové napětí | 7mV |
| Výstupní proud | 20 mA (sink), 30 mA (source) |
| Vstupní vyrovnávací proud | 200nA |
| Délka | 8.7mm |
| Minimální vstupní napětí | 3 V |
| Rozsah vstupního napětí | 3 → 36 V |
| Šířka | 4.4mm |
| Výška | 1.39mm |
| Typická hustota šumu vstupního napětí | 40nV/√Hz |
| Rozměry | 8.7 x 4.4 x 1.39mm |
