Vyhodnocovací deska snižujícího měniče, Half-Bridge Buck Converter Evaluation Board Using the Eicedriver 2EDL803x,

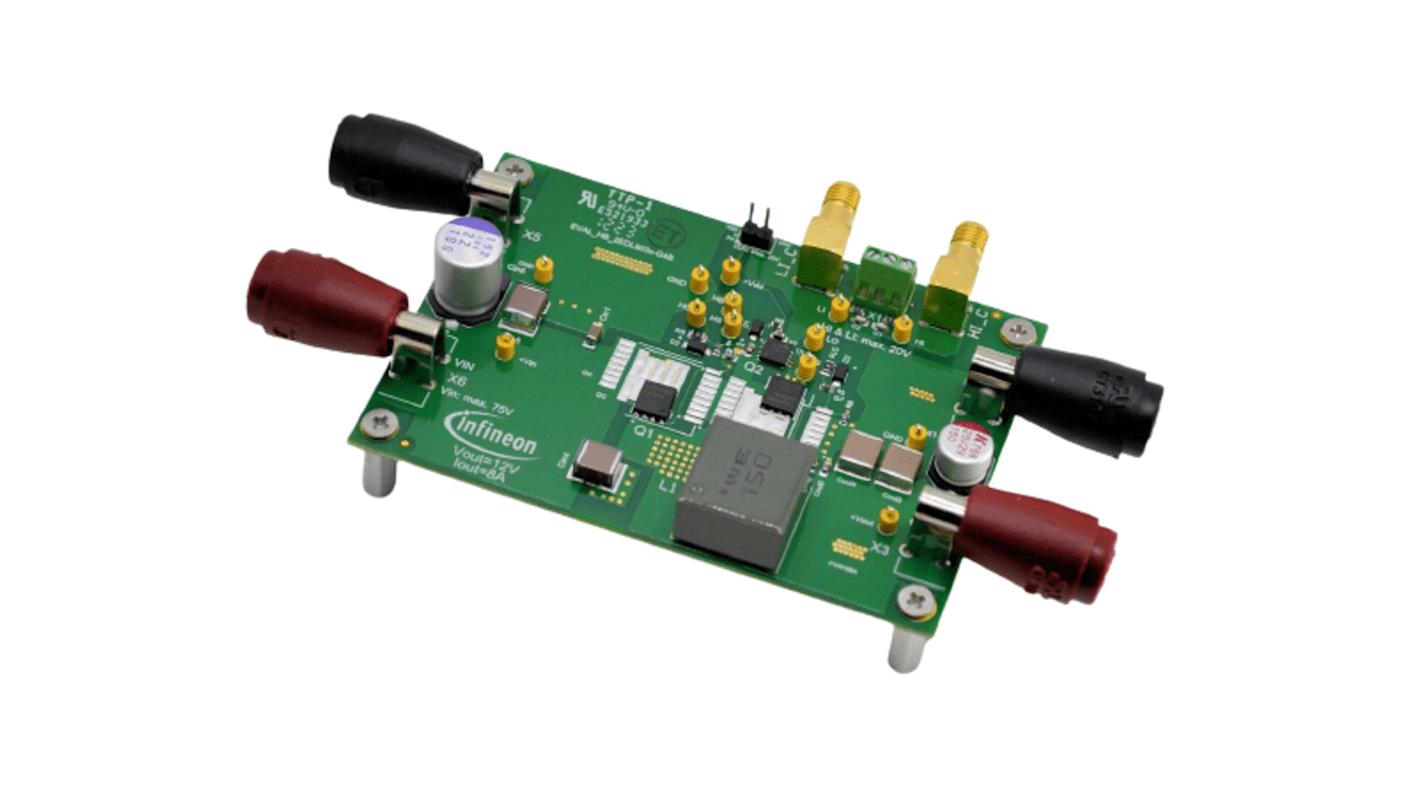

Tato deska je vybavena integrovaným obvodem ovladače hradla EiceDRIVERTM 2EDL8034-G4B s vysokou a nízkou stranou, který je izolován od spojky. Deska má snadný přístup k každému kolíku ovladače prostřednictvím zkušebních kolíků pro snímání různých charakteristik integrovaného obvodu, jako je zpoždění šíření, doba vzestupu, doba pádu, charakteristiky bootovací diody atd. Topologie otevřené smyčky Buck ukazuje schopnost polomůstkového pohonu integrovaného obvodu s flexibilitou pro uživatelsky definované vlnové tvary hradla pohonu spolu s možností vyhodnocovat širokou škálu MOSFET dostupných v portfoliu Infineon v různých rozměrech, což pomáhá zkrátit dobu návrhu a ověření.

•Vyhodnocovací deska pro ovladač hradla EiceDRIVERTM IC 2EDL8033-G4B a 2EDL8034-G4B

•Nezávislé pohony brány s nízkou a vysokou stranou

•Široký rozsah vstupního napětí od 36 V do 75 V

•Podporuje vyhodnocování základní buck topologie

•Konektory SMA pro snadné připojení k generátoru tvaru vlny

•Velká bucková indukce pro vyhodnocování širokého rozsahu frekvencí a pracovního cyklu

•Výběr různých balíčků MOSFET

•Snadný přístup k každému kolíku ovladače

•Telekomunikační/datové měniče s polovičním a plným můstkem

•Pohony stejnosměrných motorů

•Zesilovače třídy D

•2EDL8034-G4B

•BSC040N10NS5
