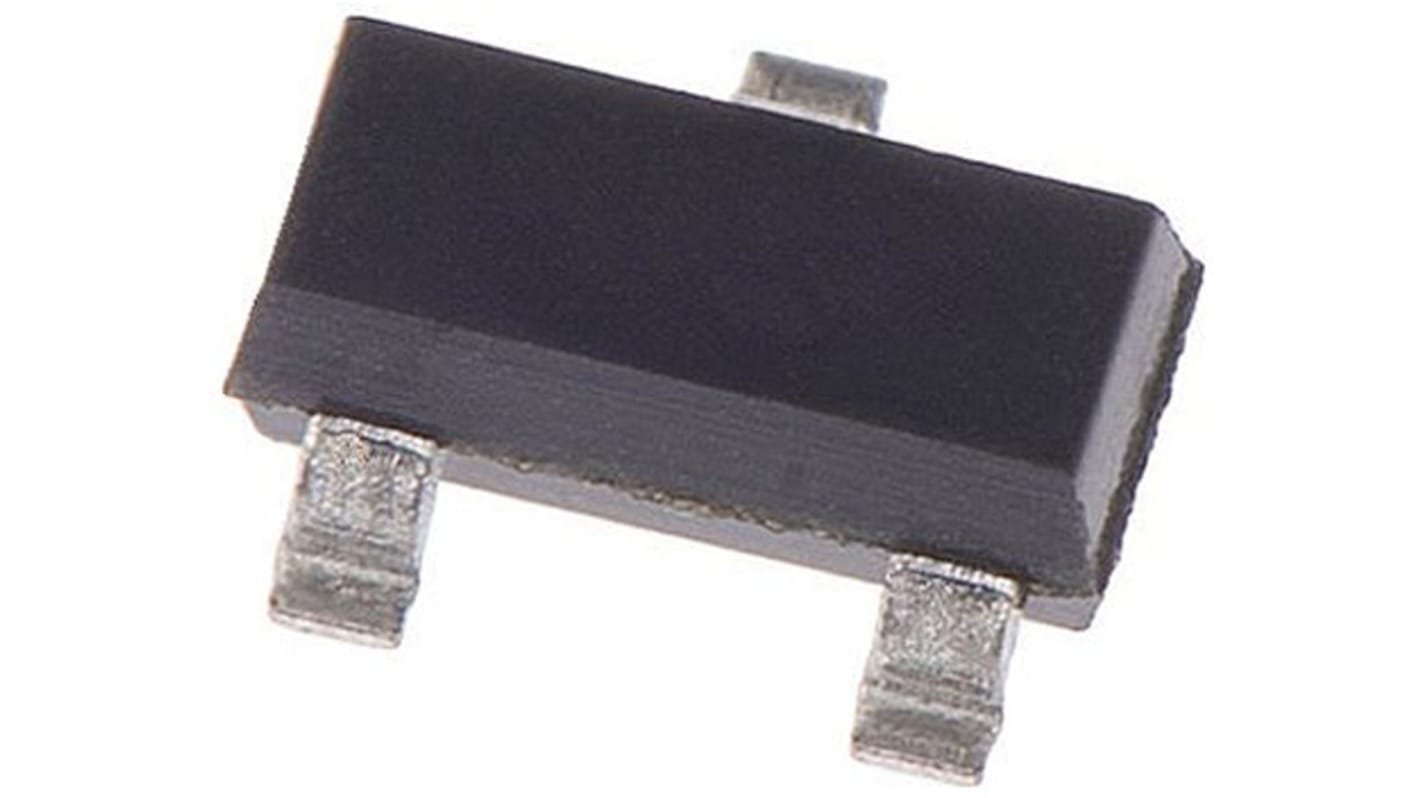

Monitorování napájení MCP130T-315I/TT, počet kolíků: 3, SOT-23

Skladové číslo RS:: 912-6886
Výrobní číslo:: MCP130T-315I/TT
Výrobce:: Microchip

Monitorování napájení MCP130T-315I/TT, počet kolíků: 3, SOT-23

12000 k dispozici s dodáním do 1 pracovních dnů. Doručení může trvat déle z důvodu celního odbavení.

Standardní dodávka

Přidáno

Cena Kus (na civce po 3000)

10,54 Kč

(bez DPH)

12,76 Kč

(s DPH)

Ks	Per unit	za cívku*
3000 +	10,54 Kč	31 632,00 Kč
*orientační cena

Skladové číslo RS:: 912-6886
Výrobní číslo:: MCP130T-315I/TT
Výrobce:: Microchip

Technické reference

Legislativa a životní prostředí

Podrobnosti o výrobku

MCP130 Elektrický obvod dohledu nad mikrokontroléry a zpětného nastavení

Microchip MCP130 je napěťový nadřízený, který drží mikrokontrolér nebo jiné zařízení v poloze Reset za podmínek podpětí. Při spouštění a procházení vysílá MCP130 signál pro zpětné nastavení (Reset) pomocí aktivního a malého resetovacího kolíku. Integrovaný v přístroji MCP130 je vnitřní odpor pull-Up 5 kΩ.

Charakteristiky

Udržuje mikrořadič v poloze Reset, dokud napájecí napětí nedosáhne stabilní provozní úrovně
Resetuje mikrořadič při výpadku napájení
Kolík ACTIVE SERAZ (Aktivní, RESETOVÁNÍ
Otevřete výstup vypouštění
Vnitřní odpor pulzace 5 kΩ
Tlačítko RESET (NASTAVENÍ HODIN) po dobu 350 ms (typické)
Nastavte VCC = 1,0 V.
Přesnost ±125 mV u 5V systémů, ±75 mV u 3V systémů nad teplotou
Typický provozní proud 45 μA

Obvody pro dohled a obnovení Microchip

Specifikace

Vlastnost	Hodnota
Počet monitorů	1
Detekce poruchy napájení	Ano
Výstupní budič	Otevřený drain
Typ montáže	Povrchová montáž
Maximální doba aktivního resetování	10µs
Typ balení	SOT-23
Počet kolíků	3
Rozměry	3.04 x 1.4 x 1.02mm
Maximální monitorované napětí	3.15V
Maximální provozní napájecí napětí	5,5 V
Maximální pracovní teplota	+85 °C
Minimální provozní teplota	-40 °C
Minimální provozní napájecí napětí	1 V
Minimální monitorované napětí	3.07V
