Deska plošných spojů PAA-SAMPLE KIT V2 pro sadu vzorků PAA

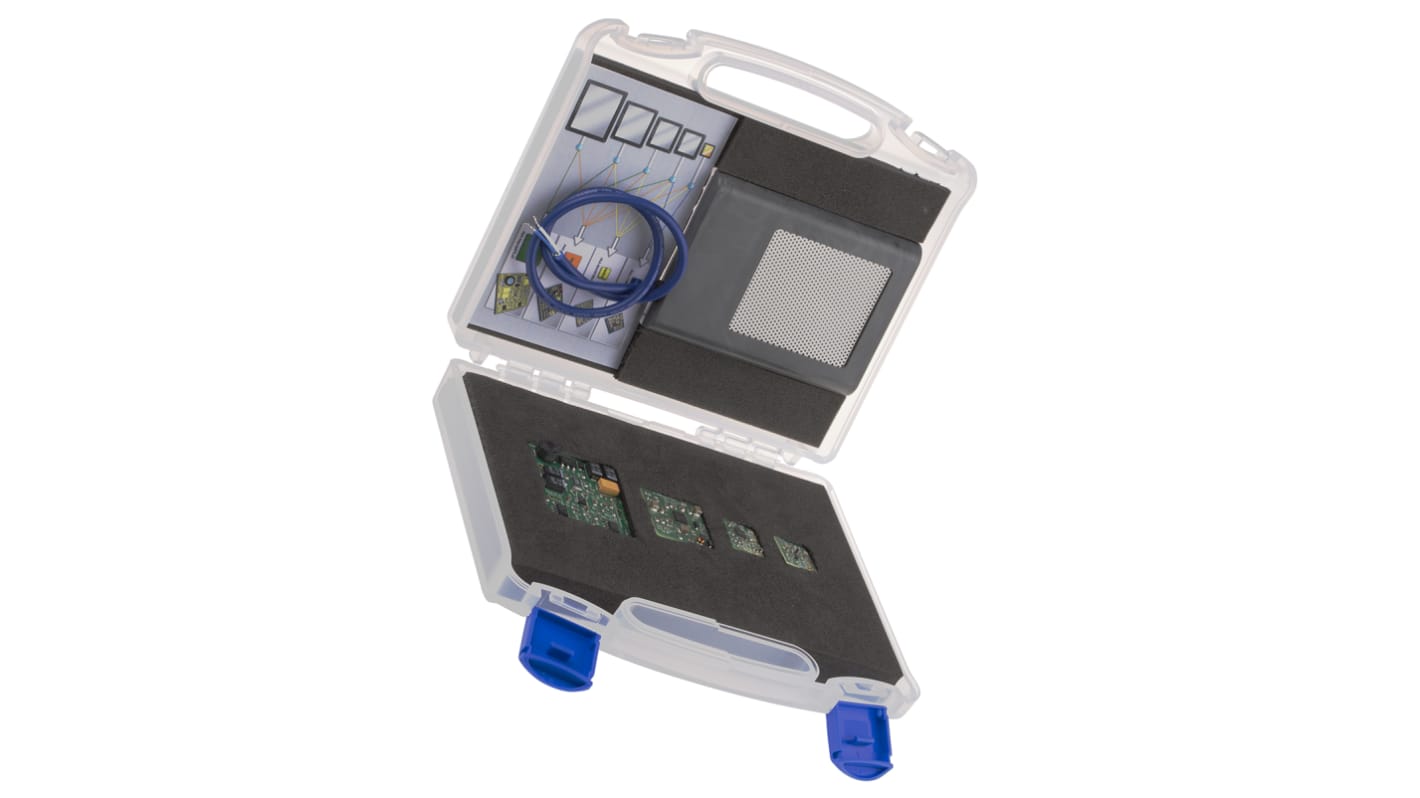

Sada vzorků piezokeramického zvukového designu PAA od Sonitron obsahuje čtyři různé piezoelektrické zesilovače a je ideální pro experimentování s dodávaným reproduktorem. Sada se skládá z reproduktoru SPS-6555-03 integrovaného v malém plastovém pouzdře se čtyřmi zesilovači PAA

Zesilovač PAA-LT3469-01 je piezoelektrický mikroovladač s regulátorem přeplňování. Z napájecího napětí 5 V nebo 12 V může ovládat výstupy až 33 V a kapacitní zatížení 5 nF až 300 nF. Interní regulátor generuje zvýšené napájecí napětí a rychlost otáčení je omezena maximálním výstupním proudem. Tento zesilovač je vybaven vysokou spínací frekvencí a vnitřní Schottky diodou. Zesilovač PAA-LT3469-01 má typický zisk bez zatížení 30 000 a kompaktní externí komponenty.

Zesilovač PAA-MAX9788-01 je vybaven nízkou spotřebou energie a maximálním výstupem 20 V. Tento piezoelektrický zesilovač je vybaven integrovaným napájením plnicího čerpadla a nabízí zcela diferenciální výstupy a vstupy. Tento zesilovač třídy G spravuje kapacitní zatížení až 1 μF.

Piezoelektrický zesilovač PAA-LT3469-01 je vybaven skvělým zvukovým výstupem a kompaktním designem a nabízí integrovaný převodník vystupňování a vázanou zátěž můstku. Při zatížení 600 nF dosáhl zesilovač 24 V pp.

Zesilovač PAA-StepUpBTL-01 je navržen pro hlasitý zvuk. Jedná se o piezoelektrický zesilovač vyrobený z obvodu zatížení vázaného na můstek a z obvodu měniče s vystupujícím krokem. S rozsahem vstupního napětí 5 V až 25 V nabízí model PAA-StepUpBTL-01 fixní poměr zesílení ±90.
