Zařízení DG9408E a DG9409E využívají technologii výroby BiCMOS, která umožňuje, že lze modely DG9408E a DG9409E provozovat s jednoduchým i dvojitým napájením. Rozsah jednoduchého napájecího napětí je 3 až 16 V, zatímco provoz při dvojitém napájení se doporučuje v rozsahu ±3 až ±8 V. DG9408E je 8kanálový jednostranný analogový multiplexor navržený pro připojení jednoho z osmi vstupů ke společnému výstupu prostřednictvím 3bitové binární adresy (A0, A1, A2). DG9409E je dvojitý 4kanálový diferenciální analogový multiplexor navržený k připojení jednoho ze čtyř diferenciálních vstupů ke společnému výstupu prostřednictvím 2bitové binární adresy (A0, A1). Rozepnutí před sepnutím funguje jako ochrana proti mžikovému přeslechu mezi sousedními kanály.

Jednoduché napájení 4 až 16 V nebo ±3 V až ±8 V
Garantované rozepnutí před sepnutím
Nízký svodový proud
Kompatibilní s logikou TTL, CMOS, LV (3 V)
ESD ochrana 2500 V (HBM)
Vysoká rychlost spínání
Malý odpor spínače
Široký rozsah provozního napětí
Jednoduché logické rozhraní

Vybrat vše	Atribut	Hodnota
	Značka	Vishay
	Počet kolíků	16
	Typ montáže	Povrchová montáž
	Typ balení	QFN
	Rozměry	4 x 4 x 0.9mm
	Maximální pracovní teplota	+85 °C
	Minimální provozní teplota	-40 °C

	Vybrat vše
	Značka Vishay
	Počet kolíků 16
	Typ montáže Povrchová montáž
	Typ balení QFN
	Rozměry 4 x 4 x 0.9mm
	Maximální pracovní teplota +85 °C
	Minimální provozní teplota -40 °C

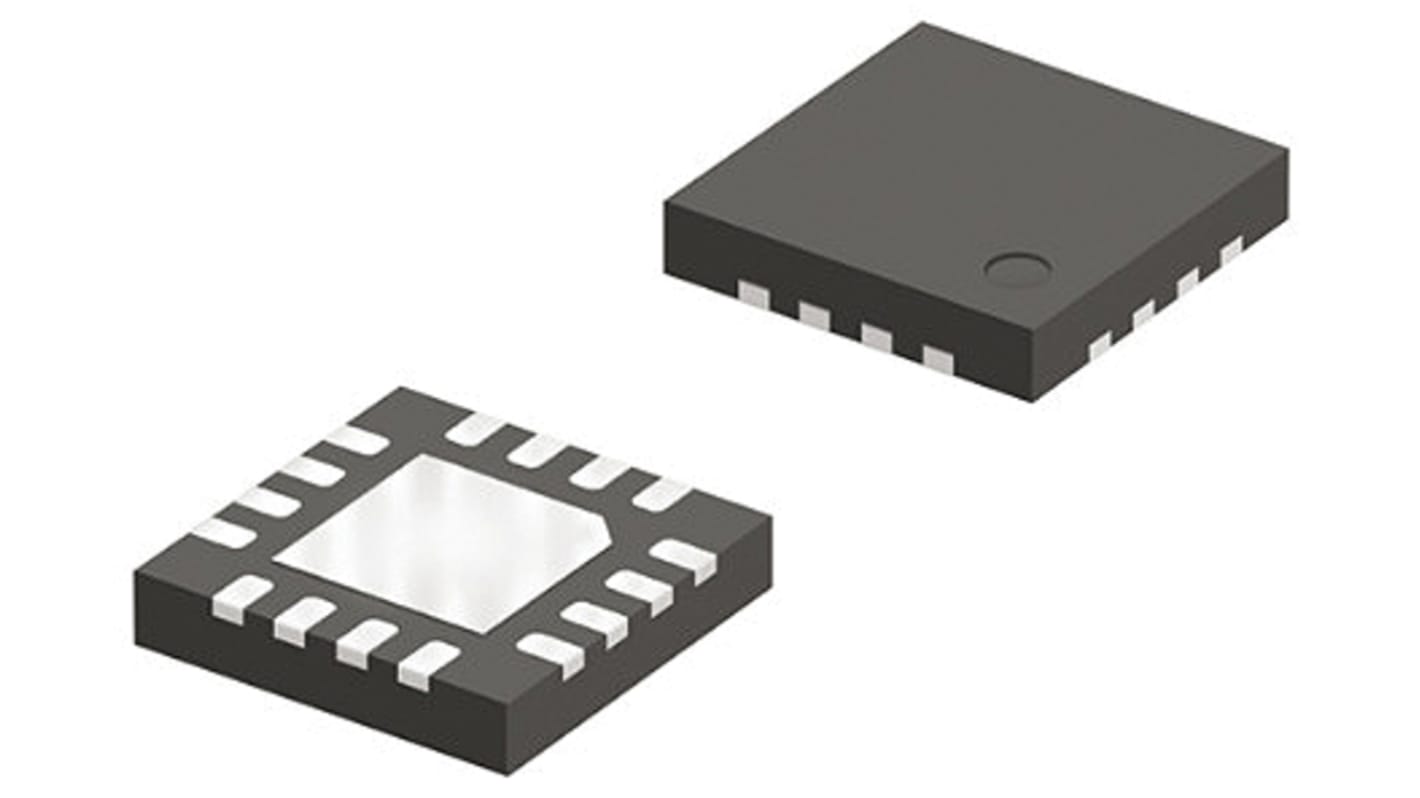

Multiplexer DG9408EDN-T1-GE4, počet kolíků: 16, QFN
