počet kanálů: 1 s analogovým výstupem signál max. 27 V DC max. 93mA

Řada MTL7700 jiskrově bezpečných pasivních síťových zařízení používá zenerovy diody, rezistory a pojistky k bezpečnému odklonu přebytečné elektrické energie na zem a k prevenci jiskření nebo přehřátí zařízení v nebezpečných oblastech.

Vnitřní bezpečnostní zařízení MTL7700 umožňuje rychlou a snadnou instalaci a údržbu s odnímatelnými svorkami. Smyčku lze odpojit jednoduchým odpojením svorek ze strany modulu. Vstup vodiče je také nakloněn, aby pomohl zapojení v omezených prostorách.

Montáž na lištu DIN jiskrová bezpečnostní zařízení MTL7700 jednoduše a bezpečně upne na standardní lištu DIN s T-sekcí a současně zajistí spolehlivé jiskrově bezpečné uzemnění.

Pro aplikace, kde je pro spínací vstupy nebo 2-vodičové vysílače vyžadováno napájení z polního zařízení, poskytuje bariérový rozsah MTL7700 zařízení pro napájení po sběrnici. Při použití ve spojení s napájecím modulem MTL7798 má uživatel plně chráněné, elektronicky jištěné napájení mnoha bariér bez nutnosti dalších kabelů.

Všechny zenerovy bariéry řady MTL7700 jsou založeny na stejném jednoduchém principu. Každý kanál obsahuje dvě fáze pulsně testovaného Zenera nebo dopředu připojených diod a „neomylný“ zakončovací odpor. V případě elektrické poruchy v bezpečné oblasti omezují diody napětí, které může dosáhnout nebezpečné oblasti, a odpor omezuje proud. Pojistka chrání diody a dvě fáze omezení napětí zajišťují trvalou bezpečnost v případě poruchy obou stupňů. Nejsou použity žádné aktivní obvody omezující výstupní proud. Všechny modely jsou certifikovány „IA“ pro všechny zóny a „IIC“ pro všechny výbušné atmosféry (kromě MTL7707P+ a MTL7729P+, „IA“ „IIB“).

Jiskrově bezpečné zenerovy bariéry
Standardní montáž na lištu DIN
Odnímatelné barevně označené svorky
Napájení z elektrické sítě do jiných modulů
Polovodičové a reléové spínací moduly
Volba polovodičového nebo reléového výstupu
Dvoukanálové varianty - 6,3 mm na kanál
Vstupy bezdotykového detektoru
Přímá náhrada pro řadu MTL700
Kompatibilní číslování Terminal a bezpečnostní popisy
Rozměry: 105 x 90 x 12,6 mm

Zařízení pro přenos výkonu je použitelné pro bariéry MTL7706+, 7741 a 7787+

BAS01 ATEX 7217

II 1 GD EEx ia IIC T6

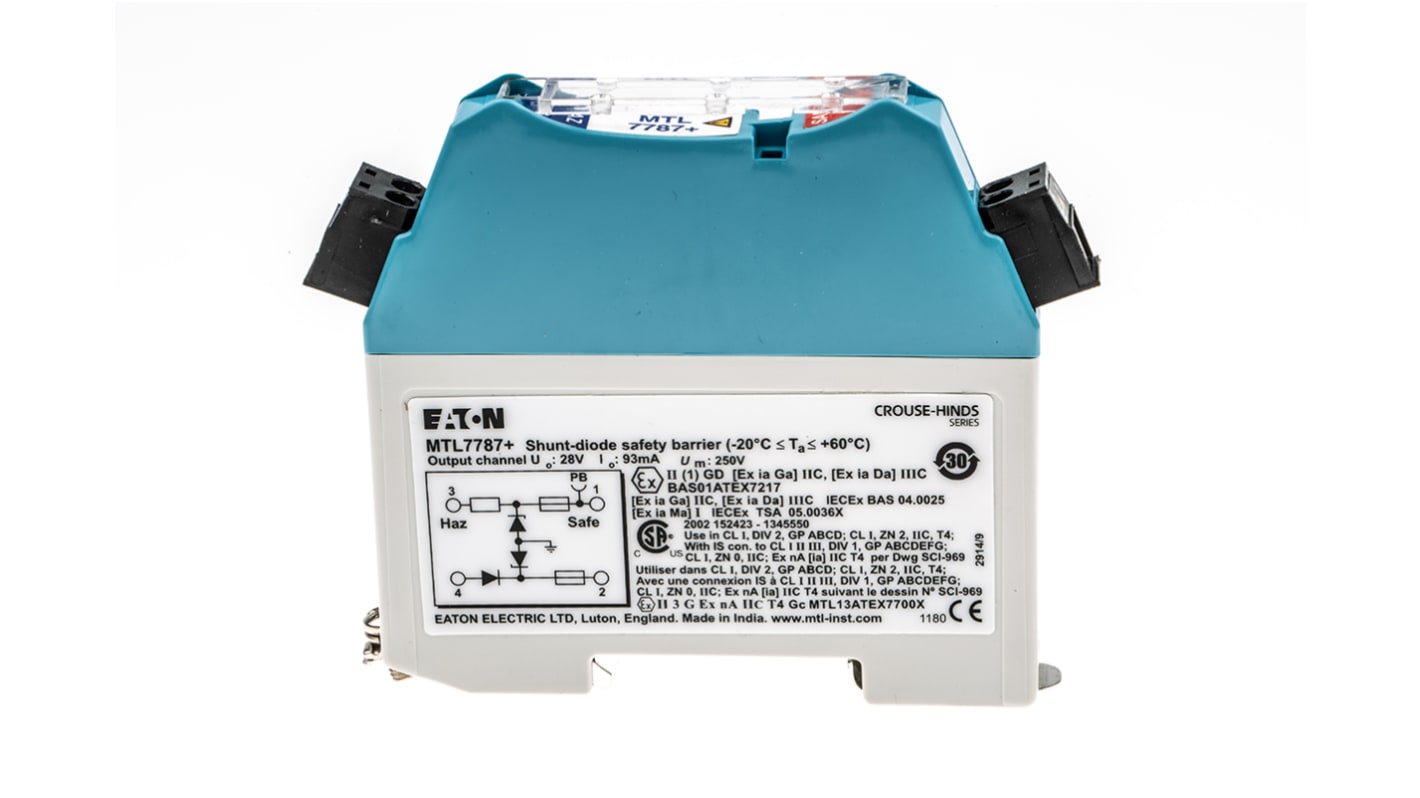

Tato zenerova bariéra Eaton MTL s analogovým vstupem snižuje riziko požáru na pracovišti. Spolehlivě odvádí přebytečnou energii v zařízení na zem, aby se zabránilo vzniku jisker a přehřátí, které mohou vést k požáru elektrickým proudem. Inovativní odpor a diody omezují proud a napětí procházející do zařízení v případě elektrických poruch. Toto zařízení zajišťuje napájení ze sběrnice pro zařízení se spínačovými vstupy nebo 2-vodičovými vysílači.

• Přísné testování a certifikace znamená, že vnitřní bezpečnostní zařízení splňuje standardní požadavky pro použití v prostředí s nebezpečím výbuchu
• Odnímatelné svorky znamenají, že můžete smyčku odpojit jednoduše odpojením svorek ze strany modulu
• Angled vstup drátu dělá zapojení jednoduché, když je prostor omezen
• Široký rozsah provozních teplot od -20°C do +60°C pro náročné průmyslové aplikace

zenerova bariéra je jednoduché zařízení, které přenáší napětí a proud do definované nebezpečné oblasti, když je problém s napájením. Vytváří jiskrově bezpečné uzemnění pro ochranu zařízení a lidí.

Eaton dříve známý jako MTL
