- Skladové číslo RS:
- 134-6483
- Výrobní číslo:
- 410-328-35
- Výrobce:
- Digilent
- Skladové číslo RS:
- 134-6483
- Výrobní číslo:
- 410-328-35
- Výrobce:
- Digilent
Legislativa a životní prostředí
Podrobnosti o výrobku

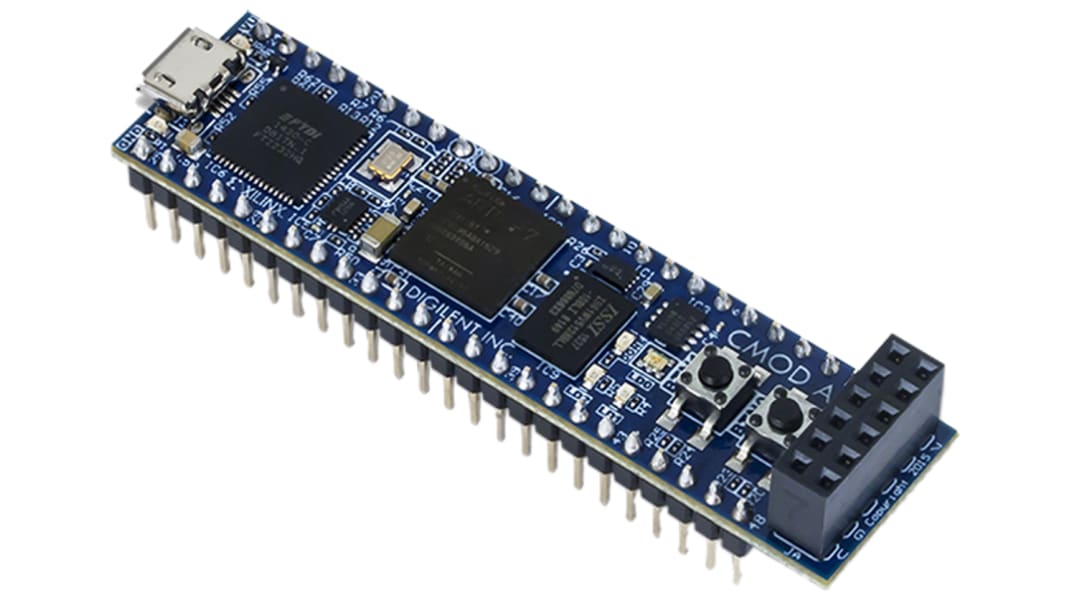

Modul Digilent Cmod
Modul Digilent Cmod je malá 48kolíková deska DIP Form Factor postavená kolem Xilinx Artix 7 FPGA. Deska také obsahuje programovací obvod USB-JTAG, můstek USB-UART, zdroj hodin, hostitelský konektor Pmod, SRAM, čtyřnásobný SPI flash a základní I/o zařízení. Díky těmto komponentám se jedná o úžasnou, byť kompaktní platformu pro digitální logické obvody a konstrukci procesoru MicroBlaze s integrovaným softjádrovým procesorem.
FPGA je polovodičové zařízení sestávající z Matrix of konfigurovatelných logických bloků (CLB) připojených programovatelnými propojeními. Uživatel určí tato propojení programováním SRAM. CLB může být jednoduchá (A, NEBO Gates atd.) nebo složitá (blok RAM). FPGA umožňuje provádět změny v návrhu i po připojení zařízení do desky plošných spojů.
FPGA je polovodičové zařízení sestávající z Matrix of konfigurovatelných logických bloků (CLB) připojených programovatelnými propojeními. Uživatel určí tato propojení programováním SRAM. CLB může být jednoduchá (A, NEBO Gates atd.) nebo složitá (blok RAM). FPGA umožňuje provádět změny v návrhu i po připojení zařízení do desky plošných spojů.
Charakteristiky a výhody
33280 logických buněk v 5200 řezech (každý řez obsahuje 4 x 6 vstupů LUT a 8 x klopný řez)
Rychlá paměť RAM 1800Kbit
5 x dlaždice správy hodin, každá s fázově uzamčenou smyčkou (PLL)
90 řezů DSP
Takt interních hodin přes 450 MHz
INTEGROVANÁ PAMĚŤ SRAM IS61WV5128BLL-10BLI 512KB
Integrovaná paměť flash N25Q032A 4 MB Quad-SPI
Konektor microUSB
Integrovaný můstek USB-UART FT2232HQ
2 x uživatelské kontrolky LED
Uživatelské RGB LED
2 x tlačítka pro obsluhu
48pinový konektor DIP se 44 x GPIO a 2 x analogovým vstupem
Standardní konektor Pmod 2 x 6 kolíků
Napájecí zdroj je buď z USB, nebo externí v rozsahu od 3,3 v do 5,5 v DC, připojený ke kolíkům DIP
Rychlá paměť RAM 1800Kbit
5 x dlaždice správy hodin, každá s fázově uzamčenou smyčkou (PLL)
90 řezů DSP
Takt interních hodin přes 450 MHz
INTEGROVANÁ PAMĚŤ SRAM IS61WV5128BLL-10BLI 512KB
Integrovaná paměť flash N25Q032A 4 MB Quad-SPI
Konektor microUSB
Integrovaný můstek USB-UART FT2232HQ
2 x uživatelské kontrolky LED
Uživatelské RGB LED
2 x tlačítka pro obsluhu
48pinový konektor DIP se 44 x GPIO a 2 x analogovým vstupem
Standardní konektor Pmod 2 x 6 kolíků
Napájecí zdroj je buď z USB, nebo externí v rozsahu od 3,3 v do 5,5 v DC, připojený ke kolíkům DIP
Certifikace
ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
BS EN 61340-5-1:2007
Specifikace
Vlastnost | Hodnota |
---|---|
Technologie programovatelné logiky | FPGA |
Klasifikace sady | Modul |
Název sady | Cmod A7 Artix-7 |
