Konektor BNC, Samice, 50Ω, orientace těla: Pravý úhel, Montáž na plošný spoj, Průchozí otvor, přepážka: Ano, 0 →
- Skladové číslo RS:
- 546-5165
- Výrobce:
- RS PRO
- Skladové číslo RS:
- 546-5165
- Výrobce:
- RS PRO
Technické reference
Legislativa a životní prostředí
- Země původu (Country of Origin):
- TW
Podrobnosti o výrobku

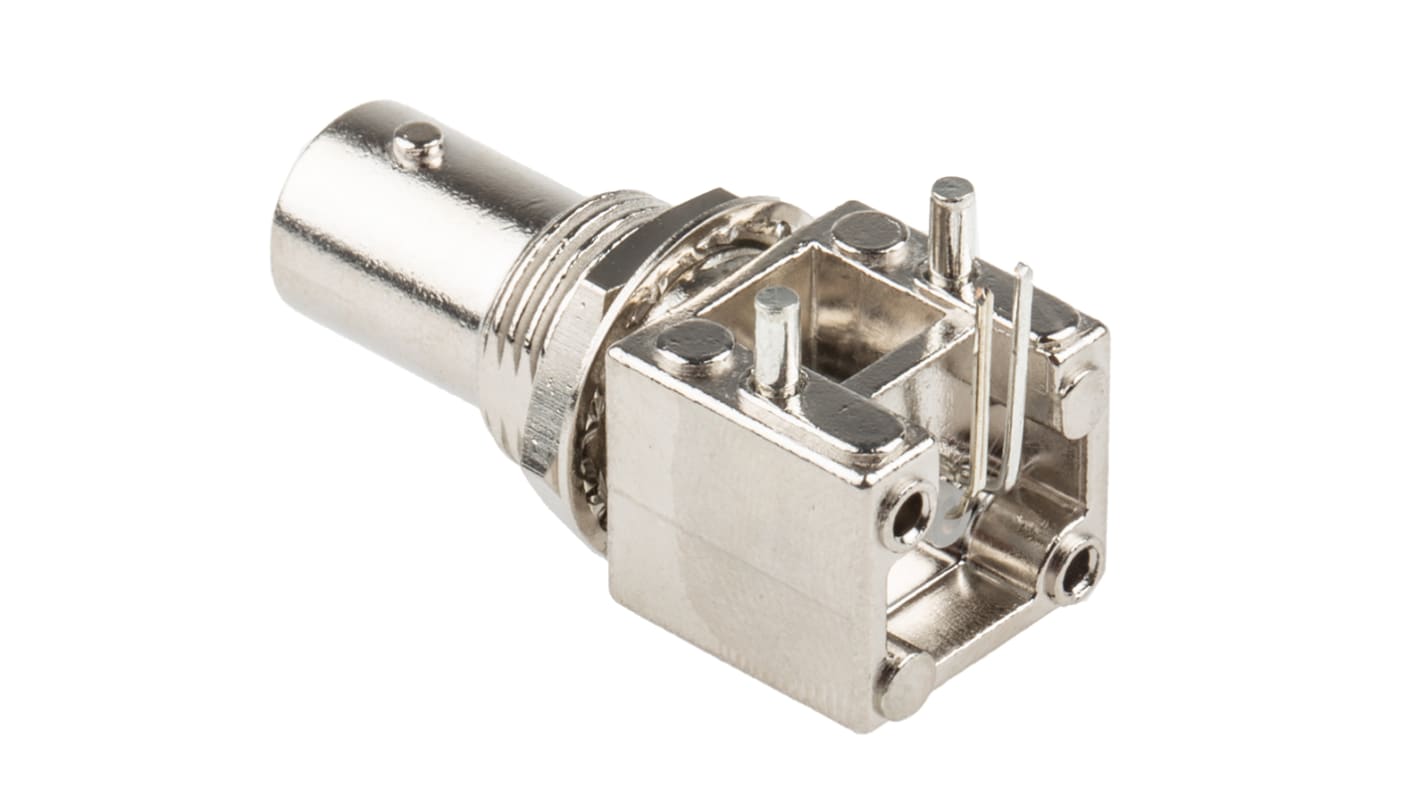

RS PRO PCB, konektor BNC pro montáž
Tento stíněný RF konektor BNC je od standardu RS PRO určen pro připojení ke koaxiálním kabelům a je vybaven konstrukcí čelní příčky pro montáž na panely a šasi. Jedná se o montáž desky plošných spojů pro aplikace s drátem do zařízení.
Konektor je opatřen robustním kovovým pokoveným tělesem a je vybaven zabezpečeným a pohodlným systémem bajonetového spojení, který je typický pro konektor BNC. Kontakt se středovým kolíkem je pozlacený, zajišťuje vynikající vodivost během dlouhé životnosti a také je zde PTFE izolátor pro vyšší spolehlivost.
Charakteristiky a výhody
Zastíněný 90º konektor BNC PCB
Gold kontakt zajišťuje maximální efektivitu
Montáž na PCB
impedance 50 Ω
Provozní frekvence 4 GHz
Inzulační materiál: PTFE
Žádosti
Konektory BNC se používají v různých aplikacích vysokofrekvenčního signálu. I když jsou nejčastěji používány v rozhlasových a televizních aplikacích, mohou být používány také v lékařských a zkušebních zařízeních.
Připojení antény
Modely kabelů
Telecom
Lékařské vybavení
Satcom
CCTV
Proč RS PRO?
RS PRO je naše vlastní řada značek a přináší vám širokou škálu vysoce kvalitních a hodnotných produktů, které vám nabízejí více možností výběru. Každý produkt RS PRO je, důvěřován inženýry po celém světě, důkladně testován na základě náročných průmyslových standardů; pouze RS PRO Seal of Authentication (pečeť RS PRO), pokud si jsme jisti jejich výjimečnou kvalitou, což znamená, že si můžete být jisti i vy.
Konektor je opatřen robustním kovovým pokoveným tělesem a je vybaven zabezpečeným a pohodlným systémem bajonetového spojení, který je typický pro konektor BNC. Kontakt se středovým kolíkem je pozlacený, zajišťuje vynikající vodivost během dlouhé životnosti a také je zde PTFE izolátor pro vyšší spolehlivost.
Charakteristiky a výhody
Zastíněný 90º konektor BNC PCB
Gold kontakt zajišťuje maximální efektivitu
Montáž na PCB
impedance 50 Ω
Provozní frekvence 4 GHz
Inzulační materiál: PTFE
Žádosti
Konektory BNC se používají v různých aplikacích vysokofrekvenčního signálu. I když jsou nejčastěji používány v rozhlasových a televizních aplikacích, mohou být používány také v lékařských a zkušebních zařízeních.
Připojení antény
Modely kabelů
Telecom
Lékařské vybavení
Satcom
CCTV
Proč RS PRO?
RS PRO je naše vlastní řada značek a přináší vám širokou škálu vysoce kvalitních a hodnotných produktů, které vám nabízejí více možností výběru. Každý produkt RS PRO je, důvěřován inženýry po celém světě, důkladně testován na základě náročných průmyslových standardů; pouze RS PRO Seal of Authentication (pečeť RS PRO), pokud si jsme jisti jejich výjimečnou kvalitou, což znamená, že si můžete být jisti i vy.
Schválení
-
Konektory RS
Konektory RS BNC jsou vhodné pro různé aplikace včetně videosignalizace a testovacího zařízení.
Specifikace
Vlastnost | Hodnota |
---|---|
Pohlaví | Samice |
Typ koaxiálního konektoru | Konektory BNC |
Typ montáže | Montáž na plošný spoj |
Impedance | 50Ω |
Metoda izolace | Průchozí otvor |
Orientace těla | Pravý úhel |
Přepážka | Ano |
Provozní frekvence | 0 to 1GHz |
Obklad těla | Nikl |
Polarita | Normální |
Materiál kontaktu | Fosforový bronz |
Pokovení kontaktu | Zlato |
