- Skladové číslo RS:
- 176-5836
- Výrobní číslo:
- 2606B
- Výrobce:
- Keithley
Dočasně není skladem, produkt bude expedován dne 25. 6. 2024. Dodání do 1 pracovních dnů.
Přidáno
Cena Kus
782 600,00 Kč
(bez DPH)
946 946,00 Kč
(s DPH)
Ks | Per unit |
1 + | 782 600,00 Kč |
- Skladové číslo RS:
- 176-5836
- Výrobní číslo:
- 2606B
- Výrobce:
- Keithley
Technické reference
Legislativa a životní prostředí
- Země původu (Country of Origin):
- CN
Podrobnosti o výrobku

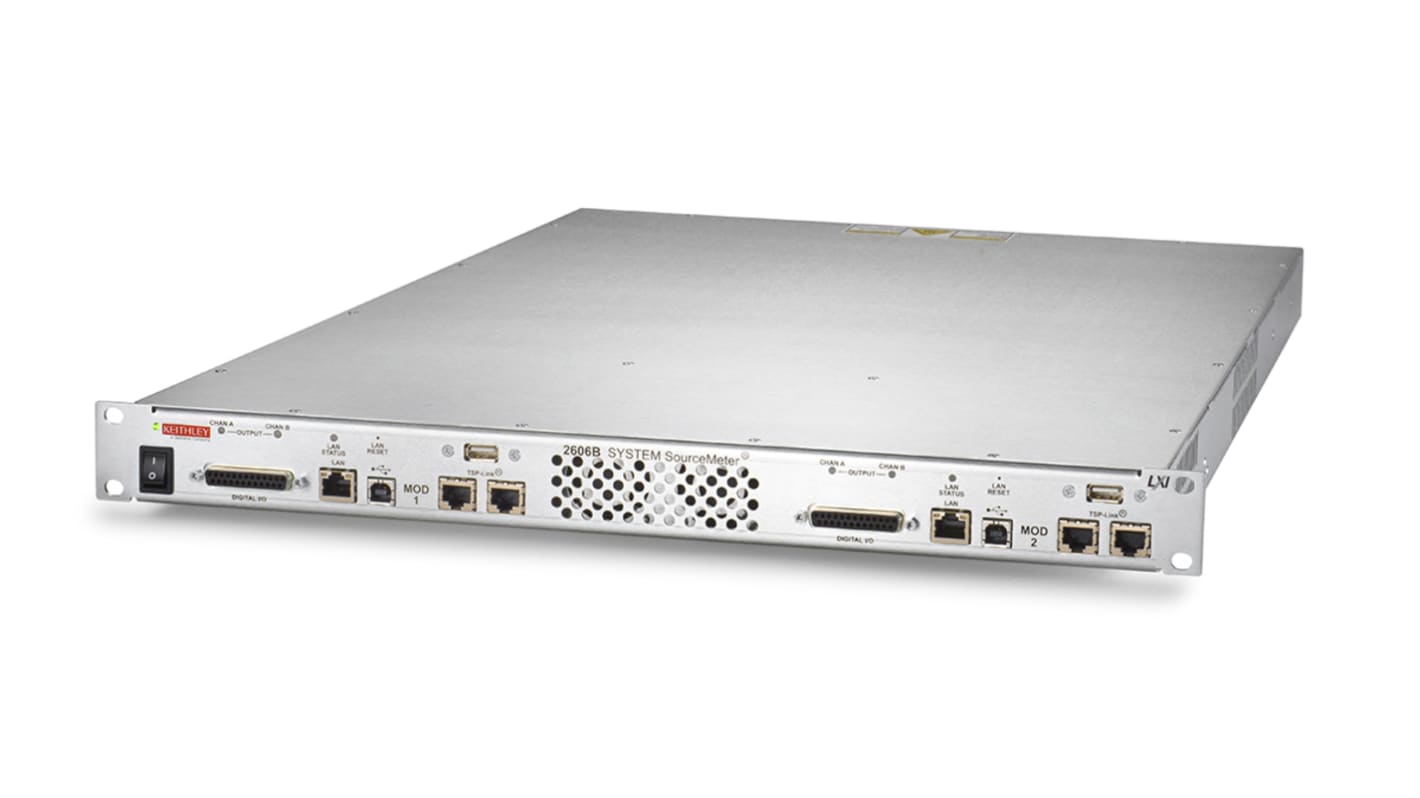

Systém 2606B SourceMeter
Měřicí jednotka zdroje (SMU) 2606B System SourceMeter nabízí čtyři 20W kanály SMU ve skříňce s tvarovým činitelem o výšce 1U. Díky technologii SMU třetí generace od společnosti Keithley nabízí model 2606B kombinaci přesného napájecího zdroje, proudového zdroje, 6číslicového DMM, generátoru libovolných křivek a pulzního generátoru – to vše v jediném integrovaném přístroji. Výsledkem je výkonné řešení, které významně zvyšuje produktivitu náročných aplikací pro automatizované testování certifikace a výroby optoelektronických zařízení, jako jsou laserové / VCSEL diody používané v oblasti 3D snímání či telekomunikací a diody LED používané ve spotřebitelských produktech a automobilech, a dále integrovaná zařízení, jako jsou analogové integrované obvody, čipy ASIC a zařízení typu system-on-a-chip (SOC). Pokud je vyžadován vysoký počet kanálů SMU, lze nad sebe umístit několik jednotek 2606B bez nutnosti zachovávat mezi jednotkami teplotní rozestupy. Vestavěný software založený na webovém prohlížeči umožňuje komunikovat s jednotkou 2606B z libovolného počítače kdekoli na světě. Technologie procesoru testovacího skriptu (TSP®) modelu 2606B umožňuje v aplikacích s automatizovanými systémy spouštět v zařízení kompletní testovací programy pro dosažení nejvyšší propustnosti v oboru. Technologie Keithley TSP-Link® spolupracuje ve větších vícekanálových aplikacích s technologií TSP a umožňuje vysokorychlostní testování jednotek SMU na jednotlivých kolících. Kód každé jednotky SMU 2606B je při použití nových rozsahů kompatibilní s předními přístroji Keithley 2602B System SourceMeter SMU.
Charakteristiky a výhody:
Čtyřkanálový přístroj SMU v jediném pouzdru o výšce 1U pro montáž do stojanu
Stohovatelný, mezi jednotkami není nutné zachovávat rozestup o výšce 1U
Integrované zdroje a měřicí přístroje napětí / proudu nabízejí nejlepší výkon ve své třídě s rozlišením 6 číslic
Limit napájení 20 V při 1 A a 6 V při 3 A, 20 W
Základní přesnost 0,015 % DCV
Až 28 digitálních vstupních/výstupních bitů s otevřeným drainem
Korelace výsledků s přístrojem 2602B System SourceMeter SMU
Technologie TSP umožňuje integraci kompletních zkušebních programů do přístroje, díky které se jedná o nejvýkonnější přístroj ve své třídě
Rozšiřující technologie TSP-Link pro vícekanálové paralelní testování bez hlavní jednotky
LAN (LXI-C), protokol USB 2.0 TMC488 a digitální I/O rozhraní na čelním panelu
Vestavěný software založený na webovém prohlížeči umožňuje vzdálené ovládání prostřednictvím libovolného prohlížeče a počítače kdekoli na světě
Stohovatelný, mezi jednotkami není nutné zachovávat rozestup o výšce 1U
Integrované zdroje a měřicí přístroje napětí / proudu nabízejí nejlepší výkon ve své třídě s rozlišením 6 číslic
Limit napájení 20 V při 1 A a 6 V při 3 A, 20 W
Základní přesnost 0,015 % DCV
Až 28 digitálních vstupních/výstupních bitů s otevřeným drainem
Korelace výsledků s přístrojem 2602B System SourceMeter SMU
Technologie TSP umožňuje integraci kompletních zkušebních programů do přístroje, díky které se jedná o nejvýkonnější přístroj ve své třídě
Rozšiřující technologie TSP-Link pro vícekanálové paralelní testování bez hlavní jednotky
LAN (LXI-C), protokol USB 2.0 TMC488 a digitální I/O rozhraní na čelním panelu
Vestavěný software založený na webovém prohlížeči umožňuje vzdálené ovládání prostřednictvím libovolného prohlížeče a počítače kdekoli na světě
Typické použití:
Funkční test I-V a charakteristika pro širokou škálu zařízení, včetně:
Optoelektronických zařízení
– Lasery vyzařující kolmo k rovině aktivní vrstvy (VCSEL), laserové diody (používané v systémech pro 3D snímání)
– Vysoce jasné (HBLED), elektroluminiscenční diody (LED)
– Displeje
Zařízení integrovaná v malém rozsahu (SSI) a velkém rozsahu (LSI)
– Analogové integrované obvody
– Radiofrekvenční integrované obvody (RFIC)
– Integrované obvody pro speciální aplikace (ASIC)
– Zařízení typu System on a chip (SOC)
Diskrétní a pasivní součásti
– Snímače se dvěma vývody, hlavy diskových jednotek, metal-oxidové varistory (MOV), diody, Zenerovy diody, snímače, kondenzátory, termistory
– Nízkosignálové bipolární spojovací tranzistory (BJT) s třemi vývody, unipolární tranzistory (FET) a další
Jednoduché integrované obvody, optočleny, budiče, přepínače, snímače, měniče, regulátory
Optoelektronických zařízení
– Lasery vyzařující kolmo k rovině aktivní vrstvy (VCSEL), laserové diody (používané v systémech pro 3D snímání)
– Vysoce jasné (HBLED), elektroluminiscenční diody (LED)
– Displeje
Zařízení integrovaná v malém rozsahu (SSI) a velkém rozsahu (LSI)
– Analogové integrované obvody
– Radiofrekvenční integrované obvody (RFIC)
– Integrované obvody pro speciální aplikace (ASIC)
– Zařízení typu System on a chip (SOC)
Diskrétní a pasivní součásti
– Snímače se dvěma vývody, hlavy diskových jednotek, metal-oxidové varistory (MOV), diody, Zenerovy diody, snímače, kondenzátory, termistory
– Nízkosignálové bipolární spojovací tranzistory (BJT) s třemi vývody, unipolární tranzistory (FET) a další
Jednoduché integrované obvody, optočleny, budiče, přepínače, snímače, měniče, regulátory
Specifikace
Vlastnost | Hodnota |
---|---|
Řada | 2600B |
Funkce jednotky pro měření zdroje | SMU Instrument |
Počet kanálů | 4 |
Rozsah zdrojového napětí | 100 → 240 V AC |
Rozsah zdrojového proudu | 100 nA → 3 A |
Výstupní výkon | 20,2 W |
Rozsah měření odporu | 1 KΩ |
