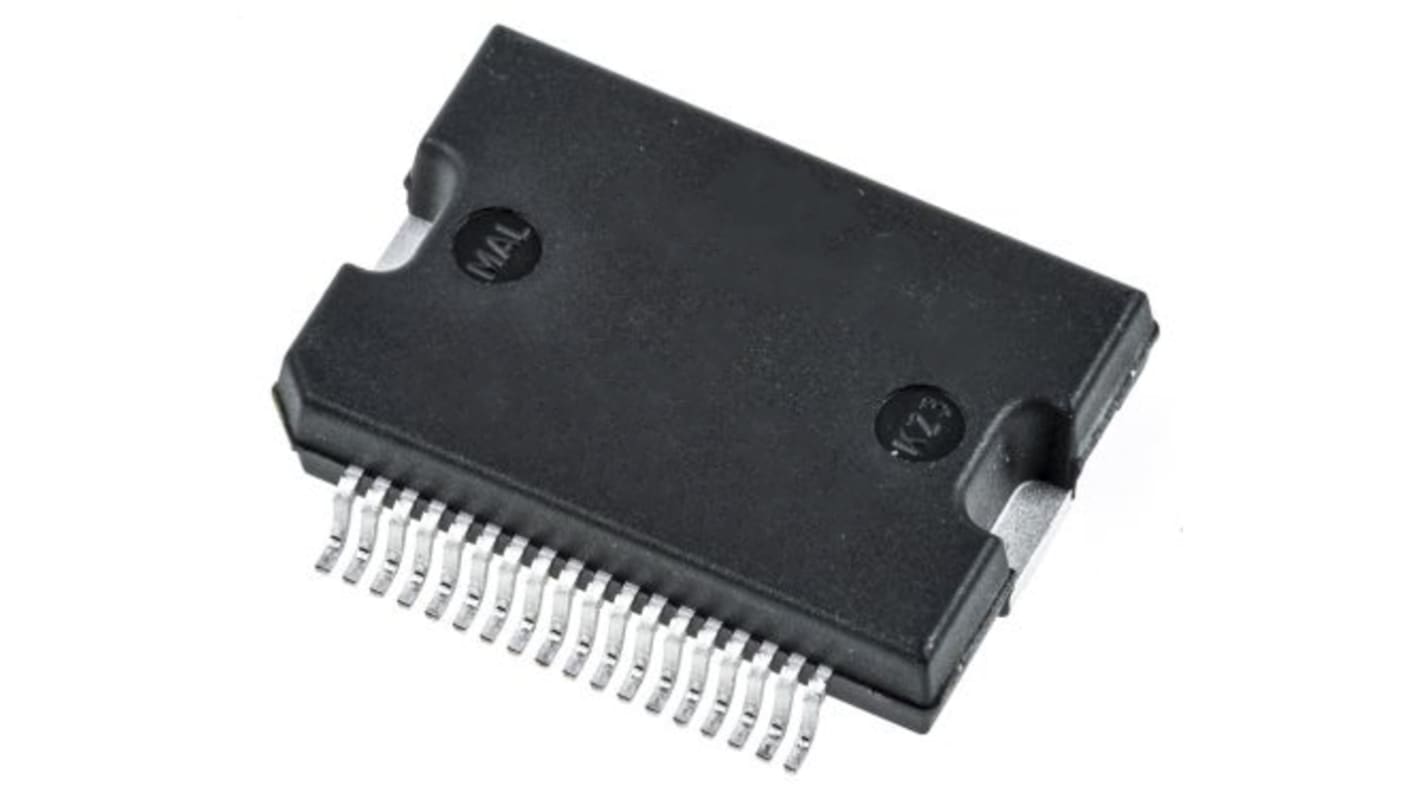

Ovladač motoru L6208PD013TR, počet kolíků: 36, PowerSO-36 5.6A 52 V, typ motoru: Krokový Úplný můstek

Zařízení STMicroelectronics L6208 je plně integrovaný ovladač krokového motoru DMOS s ochranou proti nadproudu bez rozptylování, realizovanou v technologii BCD, která kombinuje izolované výkonové tranzistory DMOS s CMOS a bipolárními obvody na stejném čipu. Zařízení obsahuje všechny obvody potřebné pro pohon dvoufázového bipolárního krokového motoru, včetně: Duálního DMOS plného můstku, konstantní čas vypnutí PWM regulátor proudu, který provádí regulaci řezání a generátor sledu fází, který generuje krokovou sekvenci. Zařízení L6208, které je k dispozici v baleních PowerSO36 a SO24 (20 + 2 + 2), je vybaveno ochranou proti nadproudu bez rozptylování na výkonových MOSFETech s vysokým výkonem a teplotním vypnutím.

Provozní napájecí napětí od 8 do 52 V.
Výstupní proud Peak 5.6 A (2.8 A RMS)
Hodnota typu RDS(ON) 0.3 Ω při TJ = 25 °C.
Provozní frekvence až 100 kHz
Ochrana proti nedisipativnímu nadproudu
Duální nezávislé regulátory konstantního proudu PWM
Výběr režimu rychlého/pomalého doznívání
Rychlá kvazisynchronní korekce rozpadu
Dekódovací logika pro krokový motor s plným a polokrokovým pohonem
Ochrana křížového vedení
Tepelné vypnutí
Blokování při nízkém napětí
Integrované rychlé diody s volnoběžkou
